混凝土裂縫修補施工工藝
橋梁出現(xiàn)裂縫之后，在處理之前首先應(yīng)加強檢查與觀測，包括裂縫發(fā)生的部位、走向、寬度、分布狀況以及大小和長度等，根據(jù)裂縫特征，結(jié)合設(shè)計、施工數(shù)據(jù)資料進行分析，查明裂縫性質(zhì)、原因、變化發(fā)展情況、穩(wěn)定狀態(tài)及其危害程度，為修補方案的研究制定提供可靠依據(jù)。
一、涂膜封閉法
2.1 適用范圍
在混凝土表面涂刷防水涂膜以封閉微細裂縫的方法稱為涂膜封閉法，適用于寬度小于0.2mm的微細裂縫修補，也可用于混凝土外表面防水、防腐蝕處理。
2.2 施工工藝
（1）表面清理：利用砂輪打磨機對混凝土表層的浮漿和起砂層進行打磨，混凝土新鮮堅硬面出露后，清掃或沖洗干凈。
（2）刮膩子：對混凝土表面裂縫、氣孔或缺陷處用膩子填充補平，待干后用紗布磨平。膩子采用混凝土修補膠和粉料按1:1.8~1:2.0配方而成。
（3）涂刷底層涂料：底層涂料由修補膠和粉料組成，配方為1:0.7~0.8；施工采用刷涂工藝。涂料在使用前應(yīng)過濾，除去雜質(zhì)和結(jié)塊。
（4）中間涂層：采用刷涂或輥涂方法涂刷3遍，每次涂刷均要在上遍涂刷干燥后再涂，兩次涂刷方向互相垂直。
（5）面層：主層涂料干后，在表面涂1~2層罩面膠。 2.3 施工機具和材料
施工機具：鋼絲刷、羊毛輥具、油漆刷等手工工具，砂輪打磨機。 材料：混凝土修補膠、罩面膠、修補粉料或水泥。
二、低壓化學(xué)注漿法
1.1 原理
低壓化學(xué)注漿是采用低粘度、高抗拉強度灌漿材料，通過壓力注漿（0.2~0.4MPa）注入裂縫中，通過漿液擴散、膠凝、固化，達到黏結(jié)、鍵合、恢復(fù)構(gòu)件整體性的目的，是理想的原位加固技術(shù)。
1.2 適用范圍
適用于寬度為0.2~3mm的混凝土裂縫修補。 1.3施工程序
1.4 施工工藝
1.4.1 準(zhǔn)備階段
該階段主要是將裂縫構(gòu)成密閉的空腔，為壓漿階段做好充分的準(zhǔn)備。工作分為：裂縫觀測→表面處理→安設(shè)壓漿嘴→封閉裂縫（紋）→密封檢查（試風(fēng)）。
（1）表面的處理。
1）對于混凝土構(gòu)件上較細（小于0.3mm）的裂縫，可用鋼絲刷等工具，清除裂縫表面的灰塵、白灰、浮渣及松散層等污物，然后再用毛刷蘸甲苯、酒精等有機溶液，把沿裂縫兩側(cè)20~30mm處擦洗干凈并保持干燥。
2）對于混凝土構(gòu)件上較寬（大于0.3mm）的裂縫，應(yīng)沿裂縫用鋼釬或風(fēng)鎬鑿成“V”形槽，槽寬與槽深可根據(jù)裂縫深度和有利于封縫來確定。鑿槽時先沿裂縫打開，再向兩側(cè)加寬，鑿?fù)旰笥娩摻z刷及壓縮空氣將混凝土碎屑粉塵清除干凈。
施工步驟：
3）對于大體積混凝土或大型結(jié)構(gòu)上的深裂縫，可在裂縫上進行鉆孔，對于走向不規(guī)則的裂縫，除騎縫鉆孔外，需加鉆斜孔，擴大灌漿通路。鉆孔直徑一般風(fēng)鉆為56mm，機鉆孔應(yīng)選最小孔徑。
裂縫寬度大于0.5mm，孔距可為2~3m；
裂縫寬度小于0.5mm，適當(dāng)縮小距離。鉆孔后應(yīng)清除孔內(nèi)的碎屑粉塵，孔徑大于10mm時，可用粒徑小于孔徑的干凈卵石填入孔內(nèi)以減少耗漿量。

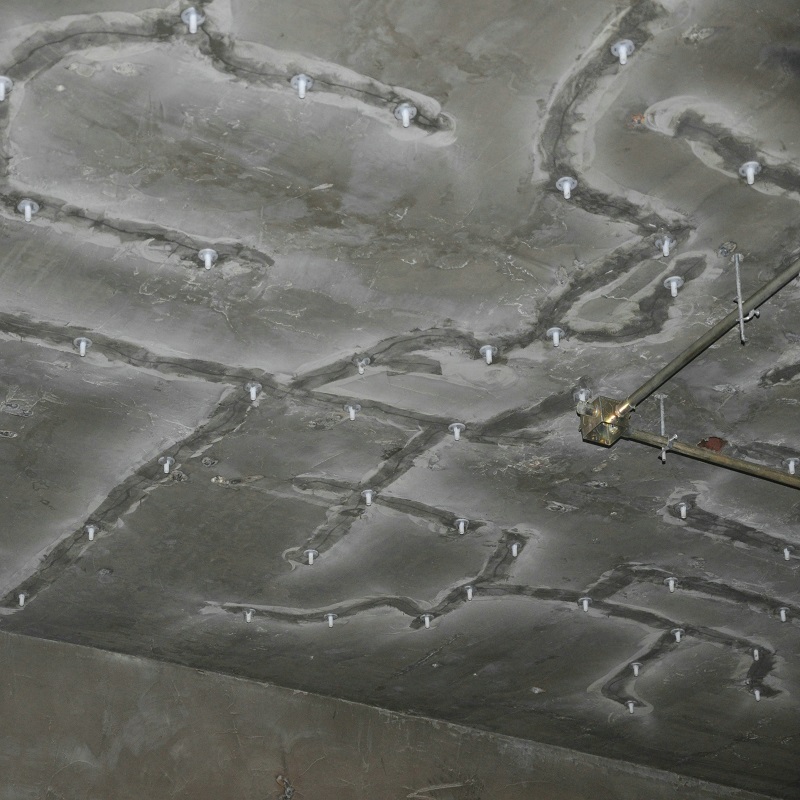

（2）粘貼注漿嘴。
注漿嘴是環(huán)氧樹脂漿液的進、出口，注漿嘴的粘貼是壓力注漿施工的關(guān)鍵，粘貼質(zhì)量的好壞影響注漿工程的進程和處理質(zhì)量。注漿嘴的布置間距與裂縫的寬度有關(guān)，其間距參見表1. 裂縫寬度（mm） 0.2~0.3
0.3~0.5
0.5~1.0
1.0~3.0
注漿嘴間距（cm）
10~20
20~30
30~40
40~50
注漿嘴底盤應(yīng)用丙酮擦洗干凈，后用小油鏟將環(huán)氧樹脂膩子抹在壓漿嘴底盤周圍，拇指用力下按粘貼在指定位置。此時注意膩子不能過寬過厚，防止把壓漿嘴堵死。最好由兩人配合作業(yè)，一人負責(zé)抹膩子，另一人負責(zé)按壓漿嘴。
（3）封閉
包括裂縫的封閉和壓漿嘴周圍的封閉兩項內(nèi)容。
裂縫封閉采取貼玻璃絲布的方法，即沿縫走向刷寬7~8mm的環(huán)氧樹脂漿液或稀膩子，涂刷均勻后，粘貼一層玻璃絲布，再用油刷或棉紗團著力按擦，使之密貼。玻璃絲布寬5~7cm，長度貼到距嘴子底盤5~10cm處止。對于較大的裂縫，采用玻璃絲布之前，要用膩子沿縫抹塞，抹平滑后再貼。隨貼隨刷，時間不得拖得過長。如壓漿嘴螺絲口處粘有膩子時，應(yīng)立即擦拭干凈（用丙酮），防止堵塞。
聯(lián)系人：王經(jīng)理
手機：
北京加固公司網(wǎng)址：http://www.bjrenyitong.com/
