    ZD-G2000A 金屬波齒復合墊片


    品牌: dongde
    商會會員價: 面議
    起訂: 1 片
    供貨總量: 1000 片
    發貨期限: 自買家付款之日起 3 天內發貨
    所在地: 浙江 寧波市
    有效期至: 長期有效
    最后更新: 2023-08-09 08:27
    瀏覽次數: 264
    詢價

    公司基本資料信息
    詳細說明

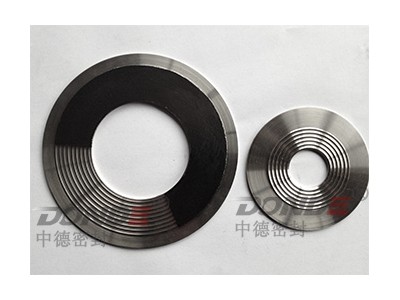

     金屬波齒復合墊片
    產品型號: ZD-G2000A

    金屬波齒復合墊片
    一種金屬?gòu)?fù)合墊片,一般先用精密的車床或?qū)S勉姶苍诮饘倨綁|片的二面加工成同心的波形狀溝槽,上下兩面齒尖相互錯開,使其具有更好的壓縮回彈性能,由于與其它密封面的接觸是多個同心圓的線接觸,因此具有迷宮密封作用,根據不同的介質和工況條件,可選擇柔性石墨、PTFE、無石棉板或其它一些軟金屬,粘貼在墊片的二面,利用軟性覆蓋層的密封性以及金屬的強度、彈性好的優點,以達到更好的密封效果,大多數情況下我們推薦石墨作為密封層,當介質對石墨產生反應或要求潔凈環境時我們建議選擇新近推出性能卓越的膨體四氟作粘貼層,金屬波齒復合墊片一般不需要很大的壓緊力,即可達到密封效果。
    波齒復合墊片也可不帶粘貼密封層直接使用,也能達到良好的密封效果,與齒形組合墊片相比具有更好的壓縮回彈性能尤其是在大尺寸的煙、氣管道,低壓、高溫,或扭曲不平的法蘭中,具有更顯著的密封效果。
    特殊工況應用如極高溫,強腐蝕等需特殊材質金屬波齒復合墊片我們也可生產如下一些特材可要求:
    不銹鋼304L,321,316TI,309,347,410,雙相鋼(2205,31803),蒙乃爾MONEL(400),銦科鎳INCONEL(600,625),INCOLOY(800,825),哈氏合金HASTELLO(B2,C276),鈦(T2)等特殊不銹鋼或合金材料。

    金屬波齒復合墊片性能特點:
    1.優良的壓縮回彈性能,即使在較低的壓緊力下也能達到極好的密封性能尤其適合于高溫、高壓,工況條件交變的場合是傳統金屬纏繞墊片和金屬包覆墊片的理想替代品。
    2.金屬波齒復合墊片對密封表面不損傷,容易拆卸。
    3.使用范圍廣泛既可用于低溫和高溫(-200°C~+700°C),也可用于低壓和高壓(真空~25Mpa)。由相應的金屬骨架材料制造的波齒復合墊片可用于大多數腐蝕性流體的場合。
    4.金屬波齒體部分可以重復使用這對于較大型的墊片或特殊材料的墊片如熱交換器墊片等有較重要的意義。
    金屬波齒復合墊片應用范圍:
    金屬波齒復合墊片主要應用于石油、化工、冶金、電力、船舶、機械等行業的中、高壓力和高溫的壓力容器,熱交換器、冷凝器和管道法蘭的連接處密封。

    金屬波齒復合墊片結構形式及代號和使用法蘭類別:
    基本型式  代號 適用的法蘭密封面 厚度
    密封體 粘貼層(單面)
    基本型 ZD-2000A 榫槽面、凹凸面、平面和凹槽面 3,4,5 0.5-1.0
    帶外環 ZD-2001C 平面或凸面 3,4,5 0.5-1.0
    帶耳環 ZD-2003C 平面或凸面 3,4,5 0.5-1.0
    金屬波齒復合墊片各種非金屬材料主要技術參數:
    材料 標識代號 溫度 ℃ 最大工作壓力 適用介質 壓縮率% 回彈率% 應力松馳率%
    膨脹石墨 F.G. -220--550 250 BAR 腐蝕性介質
    18--30
    ≥17 ≤18
    聚四氟乙烯 PTFE -100-- 200 100 BAR 腐蝕性介質 18--30 ≥15 ≤13
    膨脹聚四氟乙烯 EPTFE -100--260 200 BAR 腐蝕性介質 25--35 ≥25 ≤13
    無石棉材料 NA -100--350 100 BAR 一般氣密性 18--30 ≥19 ≤28
    云 母 MICA -150--800 100 BAR 特高溫 18--30 ≥19
    陶瓷纖維 CER -200--1090 100 BAR 超高溫 18--40 ≥19


    下表用于對常用金屬波齒復合墊片金屬骨架的材質選擇:

    材料名稱 縮寫標記 硬度(HB) 極限溫度(°C)
    碳鋼(Carbon steel) CRS 120 -40~+540
    304不銹鋼 304 130~180 -195~+760
    304L不銹鋼 304L 130~180 -195~+760
    316L不銹鋼 316L 130~180 -100~+760
    317L不銹鋼 317L   -100~+760
    321不銹鋼 321 130~190 -195~+760
    347不銹鋼 321   -185~+760
    20CB-3(ALLOY 20) A-20   -185~+1090
    HASTELLOY-B2 HAST B 215 -185~+1090
    HASTELLOY-C276 HAST C   -185~+1090
    INCOLOY-800 IN 800   -100~+870
    INCOLOY-825 IN 825   -100~+870
    INCONEL-600 INC 600 150 -100~+1090
    INCONEL-625 INC 625   -100~+1090
    INCONEL-X750 INX   -100~+1090
    MONEL-400 MON 150 -130~+820
    NICKEL-200(鎳) NI   -195~+760
    TITANIUM(鈦) TI 215 -195~+1090

    金屬波齒復合墊片的尺寸極限偏差:

    金屬波齒復合墊片外徑D4 密封元件寬度(D3-D2) 厚  度
    尺寸 極限偏差 尺寸 極限偏差 密封元件 極限偏差
    <=260 0
    -0.5
    <=16 ±0.3 2.5 +0.20
    0
    >260-600 0
    -0.8
    >16-30 ±0.5 3.0 +0.25
    0
    >600 0
    -1.5
    >30 ±0.8 4.0 +0.30
    0


    金屬波齒石墨復合墊片主要性能參數:

    墊片系數  m=4.25
    墊片使用壓力 ≤25MPa
    墊片使用溫度 -196℃-650℃(氧化性介質中不高于450℃)
    波齒墊片最小預緊比壓 y=70MPa

    客戶根據不同使用工況條件選擇不同的骨架材料和粘貼層,一般以粘貼層性能為主要參考,如要求耐高溫的用石墨,耐腐蝕的用四氟
    金屬波齒復合墊片技術標準:
    1.金屬波齒復合墊片的國外標準有:ASME B 16.5, BS, BS EN1092, DIN, JIS 和NF等.
    2.國內相關標準
    GB/T 19066.1-2003|柔性石墨金屬波齒復合墊片 分類
    GB/T 19066.2-2003|柔性石墨金屬波齒復合墊片 管法蘭用墊片尺寸
    GB/T 19066.3-2003|柔性石墨金屬波齒復合墊片 技術條件
    GB/T 19066.1-2008|柔性石墨金屬波齒復合墊片 尺寸
