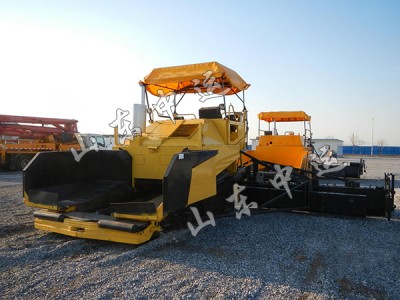

瀝青攤鋪機

瀝青攤鋪機概述

瀝青攤鋪機將瀝青混合料均勻攤鋪在道路基層上，并進行初步振實和整平的機械。分履帶式和輪胎式兩種。由牽引、攤鋪和振實、熨平兩部分組成。前者包括機架、動力裝置、行走裝置、料斗、料門、刮板輸送器、螺旋攤鋪器和駕駛室等。后者包括牽引臂、振實機構和熨平裝置（由熨平板、厚度調節器、拱度調節器和加熱裝置等組成）。

作業時，攤鋪機的前推輥頂推著載料自卸汽車后輪前進,并接受瀝青混合料。卸于料斗內的瀝青混合料,由斗底左右兩個獨立驅動的刮板輸送器送至螺旋攤鋪室，送料量由后斗壁左右兩閘門分別控制。螺旋攤鋪器有左右兩螺旋，同時將料向左右兩側均勻攤鋪，但亦能左右各自獨立驅動。隨著攤鋪機的向前移動，振實、熨平部分按一定的寬度、厚度和拱度對鋪層進行初步振實和整平。

熨平板內裝有加熱裝置，以便在寒冷季節或在作業開始前對板底進行加熱，防止瀝青混合料的粘附。由于熨平板有浮動特性，故能通過厚度調節器來改變熨平板底面相對于地面的仰角，以調節鋪層厚度。在作業過程中，浮動熨平板還能減少路基或路面基層高低不平對鋪筑平整度的影響。有些攤鋪機的熨平板連同振搗器制成伸縮式，螺旋攤鋪器可接長或縮短，以鋪筑不同寬度的路面。 熨平板的調節有手動或半自動的。

60年代以來，采用了自動調平裝置，它是以預置張緊鋼絲繩、平整的路緣石或已鋪筑好的路面作為基準，利用傳感器隨時檢測因路基或路面基層高低不平而造成熨平板相對于基準所發生的位置偏差，并不斷調整左右牽引臂的牽引點位置，以改變熨平板底面的仰角，達到高精度整平的目的。一般能滿足高速公路的要求。影響路面鋪筑質量的因素還有瀝青混合料的性質、進料數量和攤鋪工作速度等，因此近年來出現了能夠自動控制鋪筑層的平整度、供料速度和攤鋪工作速度的全液壓、全自動的瀝青混凝土攤鋪機。

瀝青攤鋪機參數

基本攤鋪寬度m：2

最大攤鋪寬度m：4.5

最大攤鋪厚度mm：150

攤鋪工作速度m/min：0～13

行駛速度km/h：0～13

理論生產率t/h：240

料斗容量t：12

爬坡能力%：20

平整度mm/3m：3

橫坡誤差%：±0.03

拱度調節范圍%：0～+3

柴油機型號：4JR3G1

柴油機功率kw：70

柴油機轉速r/min：2200

柴油箱容量L：130

整機重量t：10.5

外形尺寸mm：5690x2070X3590

分料轉速r/min：0～73

輸料速度m/min：0～30

振動頻率Hz：3～42

熨平板加熱方式：氣加熱

輸分料料位控制方式：超聲波傳感自動控制。
