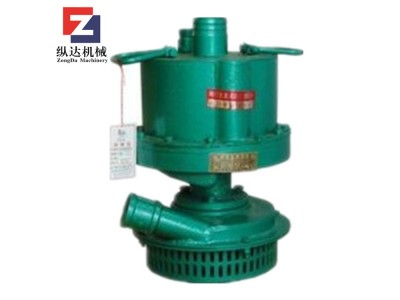

FWQ20-40/W礦用風動潛水泵

FQW型礦用風動潛水泵是我公司自行研發的適用于含瓦斯和煤塵危險場所排水作業，可廣泛用于煤礦井下任何作業面，輸送含有煤粉、泥沙顆粒的地下水。該泵具有結構緊湊，移動、拆卸、維修方便、排污能力強、流量大、揚程高，使用安全可靠等特點。

FWQ20-40/W礦用風動潛水泵技術參數：

型號：FWQ20-40/W

額定流量：20m³/h

額定揚程：40m

工作壓力：0.5Mpa

耗氣量：4.5-5m³/h

進水口徑：40mm

質量：34kg

外形尺寸：329*274*495mm

FQW型礦用風動潛水泵結構及工作原理：

礦用風動潛水泵主要有泵體、氣馬達和過流等三部分組成。

泵體部分：分上下兩腔，中間用密封圈將氣、水隔開。密封圈采用彈簧密封，并利用氣、水的壓力，使高氣壓、水分別進入上下兩只密封圈內壁，使其內漲，增強密封效果。

氣馬達由轉子、渦輪、上下氣缸、軸承等組成。以壓縮空氣為動力、沖擊渦輪推動轉子高速運轉作功。

過流部分由水輪、泵蓋、吸口、泵座等組成。水輪裝在殼體下腔轉子軸上，壓縮空氣從進口送入，轉子運轉帶動水輪，水輪里的水在離心力的作用下壓入殼體出水渦道，順出水管排出。

縱達機械所有貨物在發貨前我們都要進行嚴格的質檢，在確保無任何質量問題的前提下才會給予發貨，請新老客戶放心選購！！
