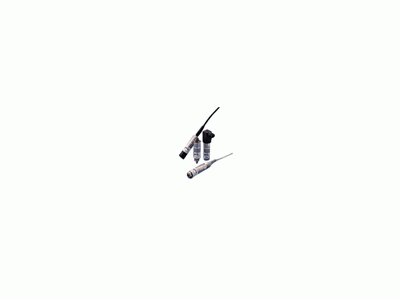

捷邁GEMS 2200壓力變送器

捷邁GEMS 2200壓力變送器的產品簡介

捷邁 2200/2600系列CVD壓力變送器：2200 系列壓力變送器具有高穩定性、高精度的特點，并提供多種外殼選件。2600 為了滿足苛刻的投入式及工業應用，提供全金屬焊接電氣后端。2200 和 2600 壓力變送器采用經實踐證明的 CVD 傳感技術、ASIC 電路和模塊化封裝，使得傳感器在不犧牲性能的前提下，可以靈活的適應不同的應用。

捷邁GEMS 2200壓力變送器的詳細介紹

通用性工業壓力變送器

2200 系列壓力變送器具有高穩定性、高精度的特點，并提供多種外殼選件。2600 為了滿足苛刻的投入式及工業應用，提供全金屬焊接電氣后端。2200 和 2600 壓力變送器采用經實踐證明的 CVD 傳感技術、ASIC 電路和模塊化封裝，使得傳感器在不犧牲性能的前提下，可以靈活的適應不同的應用。

應用：

• 工程機械
• 天然氣裝備
• 半導體
• 電廠
• 制冷
• 機器人
• HVAC

特點

• 可提供表壓、絕壓、真空和復合壓力等各種型號
• 投入式，通用型，沖洗型外殼
• 采用 CVD 傳感元件提供高穩定性
• 可提供毫伏、電壓和電流輸出各種型號

捷邁GEMS 2200壓力變送器的性能參數

精度 0.25%FS(可選0.15%FS)

響應時間 0.5ms

壓力范圍 真空至400bar(6000psi)

耐壓 2xF.S(對于400bar,≥5000PSI,1.5xF.S)

破裂壓力 >35xF.S@≤6bar(100psi)

>20xF.S@≤60bar(1000psi)

>5xF.S@≤400bar(6000psi)

疲勞壽命 108次滿量程循環

零點公差 1%FS

量程公差 1%FS

長期漂移 0.2%F.S/年(不逐年累積)

溫度影響

溫漂 1.5%FS(可選1%FS)

環境參數

工作溫度 -40～125℃(-40～260℉)對于電編碼A,B,C,1

-20～80℃(-5～180℉)對于電編碼2,D,G,3

-20～50℃(-5～125℉)對于電編碼F,M,P

輸入電壓為24VDC時，放大器ZUI高工作溫度可達100℃

補償溫度 -20到80℃(-5到180℉)

振動 正弦曲線,峰值70g,5～2000HZ(隨機振動20～2000HZ,a≈20g峰值,根據MIL-STD.-810E方法514.4)

電壓輸出

吸入電流 當輸出為7.5V時約為6mA

激勵  高于滿量程輸出電壓1.5V,最大到35VDC@6mA

輸出 參照訂貨指南

負載電阻 (滿量程輸出/2)Kohms.Min.

供電靈敏度 0.01%FS/Volt

電流輸出

電路 2線

環路供電電壓 24VDC(7-35VDC)

輸出 4-20mA

最大環路電阻 (Vs-7)x50Ω

供電靈敏度 0.01%FS/V

毫伏輸出

激勵 10VDC(15VDC最大)

輸出 100mV(10mv/V)

橋式電阻 2600-6000Ω
