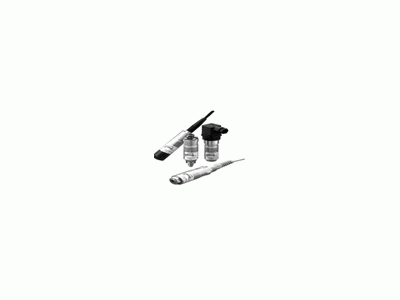

GEMS壓力變送器22IC本安型工業壓力變送器

英國Gems,Gems壓力,Gems壓力變送器, 22IC, 26IC,工業壓力變送器,防爆壓力變送器,西特setra

行業應用：  船舶、水處理、測量、測試、工程機械

產品特點： ■通過Ex Ⅱ 1G;E EXia Ⅱ BT4(-20～75℃)認證

■表壓,量程從0.5bar至400bar

■電壓輸出和2線制4-20mA電流輸出

■全部不銹鋼接液部件

性能參數

精度 0.25%FS(可選0.15%FS)

加速度 在任意方向施加100g的穩定加速度時,量程是1bar(15psi)的傳輸器波0.032%FS/g,量程增大到400bar(6000psi)時,輸出波動會按對數遞減至0.0007%FS/g

壓力范圍 真空至400bar(6000psi)表壓

耐壓 2xFS(1.5xFS應用于400bar,≥5000psi)

破裂壓力 >35xF.S@≤6bar(100psi)

>20xF.S@≥60bar(1000psi)

>5xF.S@≤400bar(6000psi)

疲勞壽命 100,000,000次滿量程循環

零點公差 1%FS

量程公差 1%FS

長期漂移 0.2%F.S/年(不逐年累積)

溫度影響

溫漂 1.5%FS(可選1%FS)

環境參數

工作溫度 -40～125℃(-40～260℉)對于電編碼A,B,C

-20～80℃(-5～180℉)對于電編碼G

-20～50℃(-5～125℉)對于電編碼F,M,3

補償溫度 -20到80℃(-5到180℉)

振動 35g正弦振動的峰值,5～2000HZ

沖擊 按照IEC 68-2-32過程1,經受自由落體

電壓輸出

激勵  高于滿程輸出電壓1.5VDC,最大至25.5VDC

輸出 參照訂貨指南

負載電阻 (滿量程輸出/2)Kohms

電流損耗 輸出為7.5V時,約為6mA

供電靈敏度 0.01%FS/Volt

電流輸出

電路 2線

環路供電電壓 24VDC(7-25.5VDC),高于100℃時24VDC供電

輸出 4-20mA

最大環路電阻 (Vs-7)x50Ω

供電靈敏度 0.01%FS/Volt

物理參數

接液部件 17-4PH不銹鋼

電氣連接 參照訂貨指南

壓力連接 參照訂貨指南

重量(約) 約100g(電纜重量另加:75g/m)

封裝 316不銹鋼,17-4PH不銹鋼;IP65對于電氣編碼A,B,G,C,3;IP67對于電氣編碼F;IP68對于電氣編碼M

認證等級 Ex Ⅱ 1G;E EXia Ⅱ BT4
