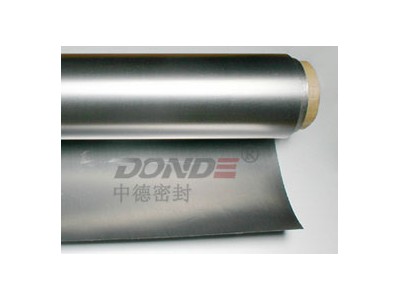

柔性石墨卷材（紙）
ZD-GS1000柔性石墨卷材又稱柔性石墨紙或柔性石墨板材，是用天然石墨鱗片經化學處理后，經過加熱高溫膨化形成石墨蠕蟲，這種像蟲一樣的石墨粉的密度約為0.003g/cc。然后經滾壓形成柔性石墨卷材。 膨脹石墨卷材不含粘結劑和填充物，因此純度很高，具有良好的耐腐蝕性，耐放射性， 耐高/低溫，良好的壓縮回彈性，并具有自潤滑性和不滲透性適用于低壓部位的密封。石墨卷材和金屬薄板可以復合成多種形式的石墨復合板。
石墨卷材性能特點：
1.有優異的耐熱性和耐寒性。柔性石墨從-270度的超低溫到3650度（在非氧化氣體中）的高溫，其物理性質幾乎沒有什么變化，在空氣中也可以使用到450度左右；
2.有優異的耐化學腐蝕性。柔性石墨除在王水、濃硝酸、濃硫酸及高溫重鉻酸鹽、高錳酸鉀、氯化鐵等強氧化性介質中有腐蝕外，幾乎對一切無機及有機介質都耐腐蝕；
3.有良好的自潤滑性。柔性石墨同天然石墨一樣，層間在外力作用下，容易產生滑動，因而具有潤滑性，有較好的減磨性，摩擦系數小；
4.回彈率高。當軸或軸套因制造、安裝等存在偏心而出現徑向圓跳動時，具有足夠的浮動性能，即使石墨出現裂紋，也能很好密合，從而保證帖合緊密，防止泄漏。
5.膨脹石墨墊片對法蘭面的要求不高，較小的預緊力就能達到密封效果，切割容易是一種比較經濟實用的墊片。
產品應用：
1.可做為石墨填料環材料
2.可以和金屬薄板復合成石墨復合板切割成各種形狀的密封墊片
3.直接用于制作各種低壓墊片或加工成厚板后做高溫隔熱墊板用
石墨卷材常用規格：
寬度1000mm或1500mm，卷材長度30,50,80m;板材1000mm或1500mm;卷材厚度0.15-1.0;板材1.0mm-5mm;
密度,0.8-1.25g/cm3,其它特殊規格客戶可要求。 |
| 純石墨卷材（紙）主要技術參數： |
項目(Item)
|
數值 |
| 碳含量（C concentration) |
99% |
| 硫含量（S concentration) |
<1000ppm |
| 氯含量（chlorine concentration） |
<45ppm |
| 抗拉強度（ tensile strength） |
4.5MPa |
| 壓縮率（compressibility） |
>40% |
| 回彈率（recovery) |
>10% |
| 使用溫度（Temperature) |
-200℃-600℃ |
| 壓力 (Pressure) |
20MPa |
| 厚度公差(Terence of Thickness) |
-0.04mm~+0.04mm |
| 尺寸公差(Terence of Dimension) |
根據墊片規格 |
| 密度公差(Terence of Density) |
-0.06~g/cm3+0.06gcm3 |
機械部JB/T53392-1999 柔性石墨板產品質量分等：
| 性 能 |
合格品 |
一等品 |
優等品 |
密度偏差
g/cm3 |
Ⅱ＜0.4 |
±0.10 |
±0.05 |
| Ⅱ≥0.4 |
±0.07 |
| 抗拉強度 MPa |
≥3.2 |
≥4.5 |
≥5.0 |
| 壓縮率 % |
35~55 |
| 回彈率 % |
≥9 |
≥11 |
≥12 |
| 應力松弛率 % |
≤10 |
| 灰份 % |
≤6.0 |
≤3.0 |
≤1.0 |
| 熱失重 % |
450℃ |
≤1.0 |
≤0.5 |
| 600℃ |
≤20 |
≤15 |
硫含量 |
≤1500ppm |
≤1000ppm |
≤600ppm |
氯含量 |
≤100ppm |
≤50ppm |
≤20ppm |
不同等級石墨層物理機械性能：
項目
|
密度公差 |
碳含量C≥% |
抗拉強度 |
硫含量 |
氯含量 |
應力松弛率 |
燒失量 |
| 工業Industrial |
±0.06g/cm3 |
98 |
4 Mpa |
<1000ppm |
<50ppm |
10% |
2.0≤% |
| 核能級Nuclear |
±0.05 g/cm3 |
99.5 |
5 Mpa |
<700ppm |
<25ppm |
10% |
0.5≤% |
※客戶根據不同使用工況條件選擇不同等級的石墨卷材材料，有特殊工礦的可要求。 |
|
石墨卷材技術標準:
可提供任何標準和非標準的尺寸，包括ASME，DIN，JIS，GB及其它標準。可提供圓型、方型等異型形狀，并可根據需要提供特殊尺寸規格的石墨卷材。
國內相關標準：
JB/T 7758.2-2005|柔性石墨板 技術條件
JB/T 53392-1999|柔性石墨板 產品質量分等
JB/T 6613-2008|柔性石墨板、帶、分類、代號及標記
JB/T 9141.4-1999|柔性石墨板材 壓縮率、回彈率測試方法
JB/T 7758.4-2008|柔性石墨板 氯含量測定方法
JB/T 7758.3-2005|柔性石墨板硫含量測定方法
JB/T 9141.1-1999|柔性石墨板材 密度測試方法
JB/T 9141.6-1999|柔性石墨板材 固定碳含量測定方法
JB/T 9141.2-1999|柔性石墨板材 拉伸強度測試方法
JB/T 7758.7-2008|柔性石墨板 應力松弛試驗方法
JB/T 9141.7-1999|柔性石墨板材 熱失重測定方法
|
