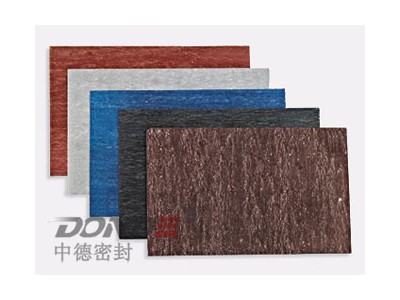

|
石棉橡膠板
ZD-GS1300石棉橡膠板又稱石棉板以石棉纖維、丁苯，丁晴，天然，三元乙丙橡膠為主要原料再輔以橡膠配合劑和填充料，經(jīng)過混合攪拌、熱輥成型、硫化等工序制成。石棉棉墊片主要應(yīng)用在中、低壓法蘭連接的密封中。
應(yīng)用介質(zhì)：適用于水、水蒸氣、油類、溶劑、中等酸、堿的密封等
行業(yè)設(shè)備：產(chǎn)品廣泛應(yīng)用于發(fā)電、冶金、船舶、石油化工等工業(yè)應(yīng)用中水、汽、油等介質(zhì)的密封管道法蘭、閥門、熱交換器、壓力容器、機(jī)械設(shè)備和發(fā)動機(jī)、壓縮機(jī)、內(nèi)燃機(jī)、機(jī)械、儀表、供暖等工業(yè)設(shè)備。
同時(shí)我公司可以根據(jù)客戶要求OEM生產(chǎn)國外同類產(chǎn)品如日本華爾卡1500，蜻蜓等品牌石棉橡膠板。
石棉橡膠板的主要特點(diǎn)：
1.良好的耐溫、耐壓性能以及壓縮回彈性
2.廣泛的適用性、耐油性、耐介質(zhì)性和氣密性。
3.較高的機(jī)械強(qiáng)度材料易切割成型。
根據(jù)使用的溫度和壓力不同可以分為低壓石棉橡膠板，中壓石棉橡膠板和高壓石棉橡膠板。
石棉墊片的分類：
石棉橡膠板根據(jù)其配方、工藝性能及用途的不同，可分為普通石棉橡膠板和耐油石棉橡膠板。根據(jù)物理性能等級劃分可分為低壓，中壓和高壓三種不同等級，還可以在以上材料基礎(chǔ)上夾金屬絲增強(qiáng)、涂石墨增加耐溫，也可根據(jù)客戶的特殊需定做其它性能石棉材料及各種墊片。
材料規(guī)格：
輥壓板寬×長（mm）： 1500×4000 1270*3810；1500*4500 可分切；厚 度（mm）：0.4～6.0
特殊規(guī)格可與客戶商定
※ 所有產(chǎn)品厚度0.8mm以上均可夾鋼絲網(wǎng)增強(qiáng)，可涂石墨和兩面防粘處理，顏色可以根據(jù)客戶要求定制。
普通石棉橡膠板各項(xiàng)物理性能指標(biāo)：
技術(shù)參數(shù)
|
ZD-G1400(XB200) |
ZD-G1420(XB300) |
ZD-G1430(XB500) |
| 密度 g/cm3 |
1.8± 0.2 |
1.8± 0.2 |
1.8± 0.2 |
| 老化系數(shù)≥ |
0.9 |
0.9 |
0.9 |
| 燒失量% |
≤30 |
≤30 |
≤28 |
| 壓縮率 % |
7-17 |
7-17 |
7-17 |
| 回彈率 % |
≥35 |
≥40 |
≥45 |
| 橫向拉伸強(qiáng)度 Mpa |
≥6 |
≥9 |
≥21 |
| 腐蝕性 |
無 |
無 |
無 |
| 蠕變松弛率 % |
≤50 |
≤50 |
≤50 |
| 常溫柔軟性 |
在直徑為試樣公稱厚度12倍 的圓棒上彎曲180° ，試樣不出現(xiàn)裂紋等破壞現(xiàn)象 |
在直徑為試樣公稱厚度12倍 的圓棒上彎曲180° ，試樣不出現(xiàn)裂紋等破壞現(xiàn)象 |
在直徑為試樣公稱厚度12倍 的圓棒上彎曲180° ，試樣不出現(xiàn)裂紋等破壞現(xiàn)象 |
| 氮?dú)庑孤┞?% |
≤25 |
≤15 |
≤15 |
| 最高使用溫度 ℃ |
150 |
300 |
350 |
| 最大使用壓力 Mpa |
1.5 |
3.0 |
3.5 |
| 蒸汽壓力 Mpa |
1.5 |
3.0 |
3.5 |
| 使用介質(zhì) |
非油，非酸介質(zhì) |
| 注： |
厚度大于3mm的石棉橡膠墊片不做拉伸試驗(yàn)。 |
耐油石棉橡膠板各項(xiàng)物理性能指標(biāo)：
技術(shù)參數(shù)
|
ZD-G1460(NY150) |
ZD-G1470(NY300) |
ZD-G1480(NY400) |
| 密度 g/cm3 |
1.8± 0.2 |
1.8± 0.2 |
1.8± 0.2 |
| 橫向拉伸強(qiáng)度 Mpa |
≥9 |
≥12.7 |
≥15 |
| 浸漬IRM903油后性能149 ℃,5h |
橫向拉伸強(qiáng)度 Mpa |
≥5 |
≥9 |
≥12 |
| 增重率% |
≤30 |
≤30 |
≤30 |
| 外觀變化 |
無 |
無 |
無 |
浸漬ASTM燃料油后性能21-30 ℃,5h
|
增厚率% |
0-20 |
≤30 |
≤28 |
| 浸油后柔軟性 |
無 |
無 |
無 |
| 壓縮率 % |
7-17 |
7-17 |
7-17 |
| 回彈率 % |
≥35 |
≥50 |
≥50 |
| 蠕變松弛率 % |
≤45 |
≤45 |
≤45 |
| 對金屬的腐蝕性 |
無 |
無 |
無 |
| 油密性 |
介質(zhì)壓力 Mpa |
8 |
15 |
16 |
| 密封要求 |
保持30min，無滲漏 |
保持30min，無滲漏 |
保持30min，無滲漏 |
| 氮?dú)庑孤┞?ML/h.mm |
300 |
300 |
300 |
| 最高使用溫度 ℃ |
150 |
300 |
400 |
| 最大使用壓力 Mpa |
1.5 |
3.0 |
4 |
| 使用介質(zhì) |
油l類介質(zhì) |
| 注： |
厚度大于3mm的石棉橡膠板不做拉伸試驗(yàn)。 |
※ 以上為常用石棉橡膠板物理性能指標(biāo)，更多不同型號的材料物理性能參數(shù)請聯(lián)系營銷部 |
|
