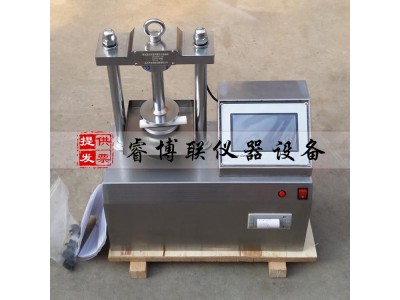

一、微電腦控制電工套管壓力試驗機簡介：
產品名稱：微電腦控制電工套管壓力試驗機由滄州中亞試驗儀器有限公司生產， (產品型號采用《JG 3050-1998 建筑用絕緣電工套管及配件》圖片七定義)
產品原理及作用：壓力試驗機用于電工套管、套管配件、多種塑料管、塑料波紋管、玻璃、陶瓷等非金屬材料試樣進行受壓時的情況，做壓力試驗，從而了解產品受損情況及評估產品在受壓時所能承受的耐壓強度。從而根據產品實際情況及標準范圍內進行改進、完善產品設計。
參照標準：《JG 3050-1998 建筑用絕緣電工套管及配件》6.4 套管抗壓xing能測定。
二、微電腦控制電工套管壓力試驗機主要技術指標：
1、Z大試驗力：10000N
2、測量精度范圍：20～10000N
3、示值相對誤差：≦±1%
4、應力速率范圍：30N/s-100N/s
5、應力速率相對誤差：≦±2%
6、上下壓板間距離：185mm
7、承壓板直徑：∮80 mm
8、絲桿Z大行程：50mm
9、絲桿直徑：∮32mm
10、Z大靜轉距：1.8n.m
11、外型尺寸：224×524×685mm
12、凈重：45kg
三、微電腦控制電工套管壓力試驗機試驗機結構與原理：
1、結構：試驗機由步進電機、減速器、滾珠絲桿、主機架、傳感器及嵌入式平板電腦和控制主板組成。采用兩根立柱將上梁與臺面板連在一起，滾珠絲桿機構安放在臺面板上，構成試驗機的主機架。采用步進電機加減速機和滾珠絲桿連接，帶動滾珠絲桿上下運動，控制工作平穩且噪聲低。采用嵌入式平板電腦時，嵌入式平板電腦箱子安裝在立柱的右邊。
2、工作原理：
機械加載原理：嵌入式平板電腦發送控制命令到步進電機驅動器，驅動步進電機轉動，步進電機帶動減速器再帶動滾珠絲桿上下運動。
自動加載原理：在主機架的橫梁下配置了一只負荷傳感器，嵌入式平板電腦通過采樣電路獲取傳感器的輸出信號，變換成力值信息，根據該力值信息反饋給嵌入式平板電腦的控制程序，根據PID算法給出下一步的控制信號來驅動步進電機，從而完成自動加載功能。
|
|
|
|
|
|
|
|
