產品描述：

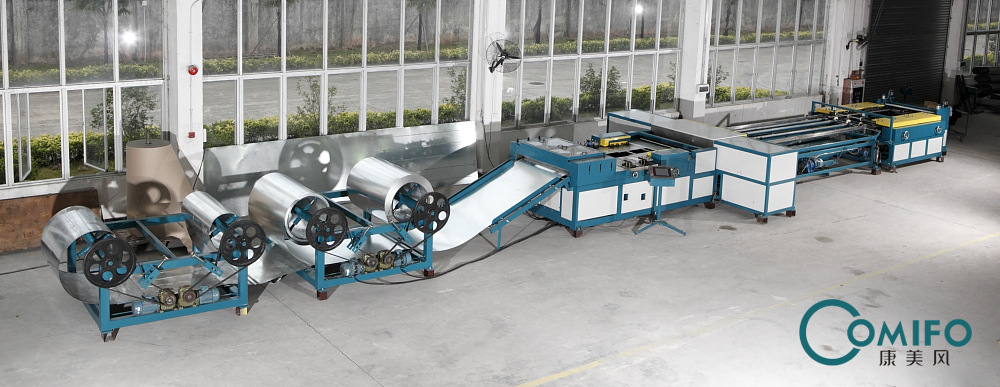

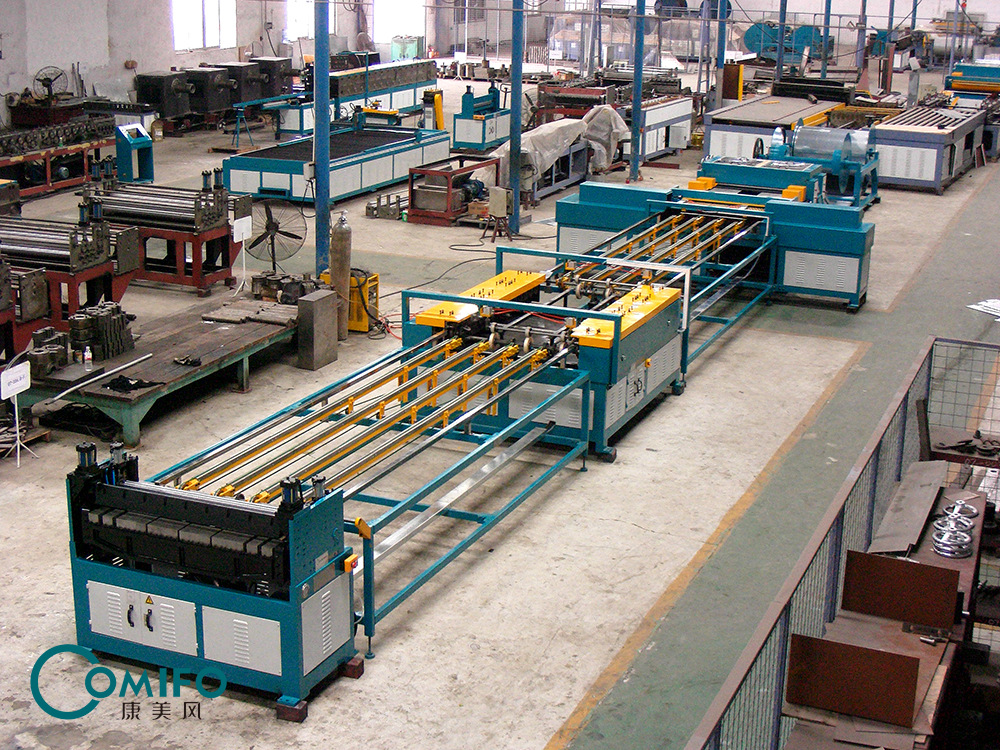

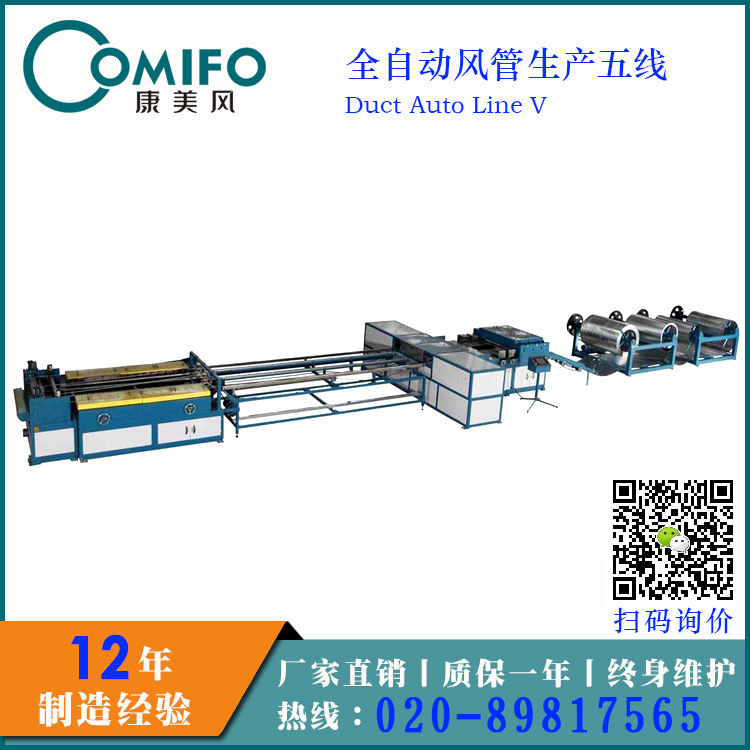

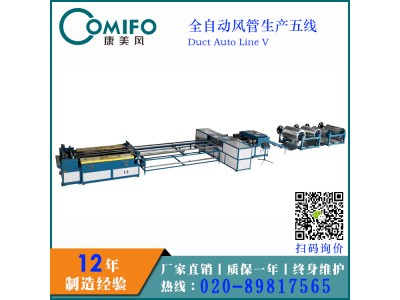

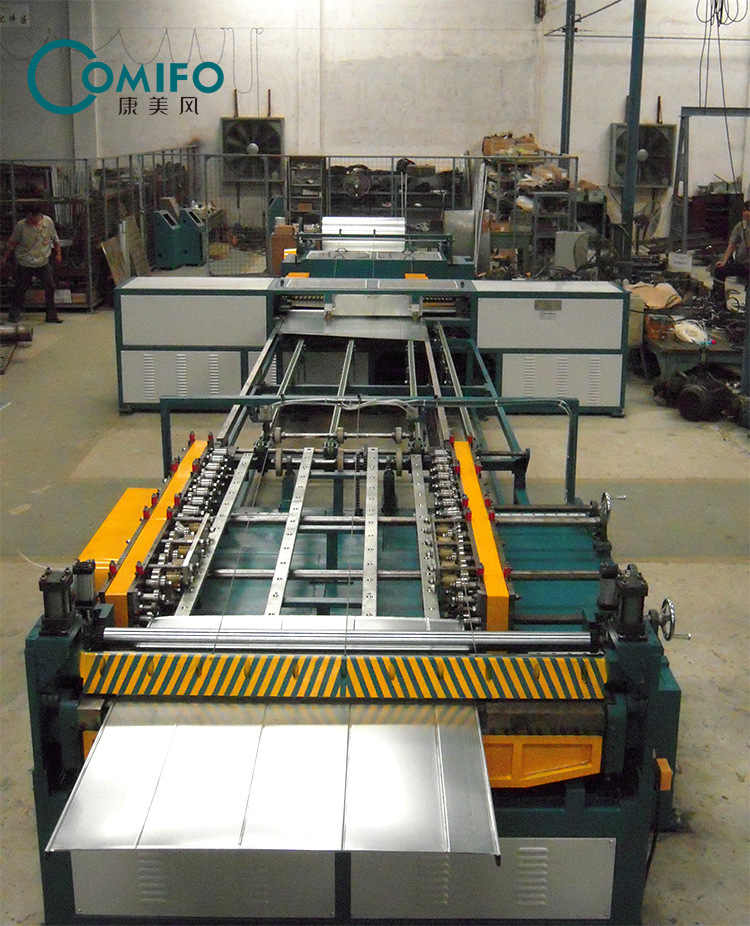

全自動風管生產五線由料架，調平壓筋，沖方口，沖尖角，折邊，剪切，專利型升降轆骨機 (可實現剪切，聯合角成型，直角骨成型三位一體)，雙聯TDF法蘭成型機，送料平臺(可選)，TDF液壓折邊機組成。

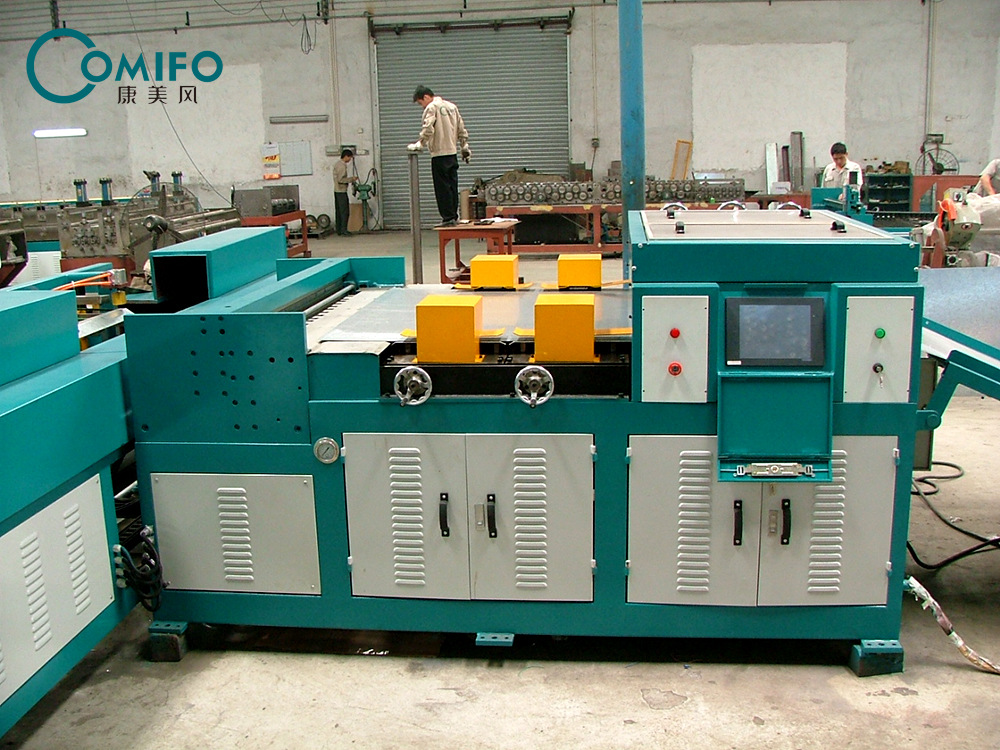

采用全電腦PLC控制，觸摸屏操作，可根據操作要求設置任意尺寸進行下料，該生產線最大加工速度為18米/分，精度為：長度誤差±0.5mm，對角線誤差為±0.5mm， 標準開料架承重5噸，可根據客戶要求配套。

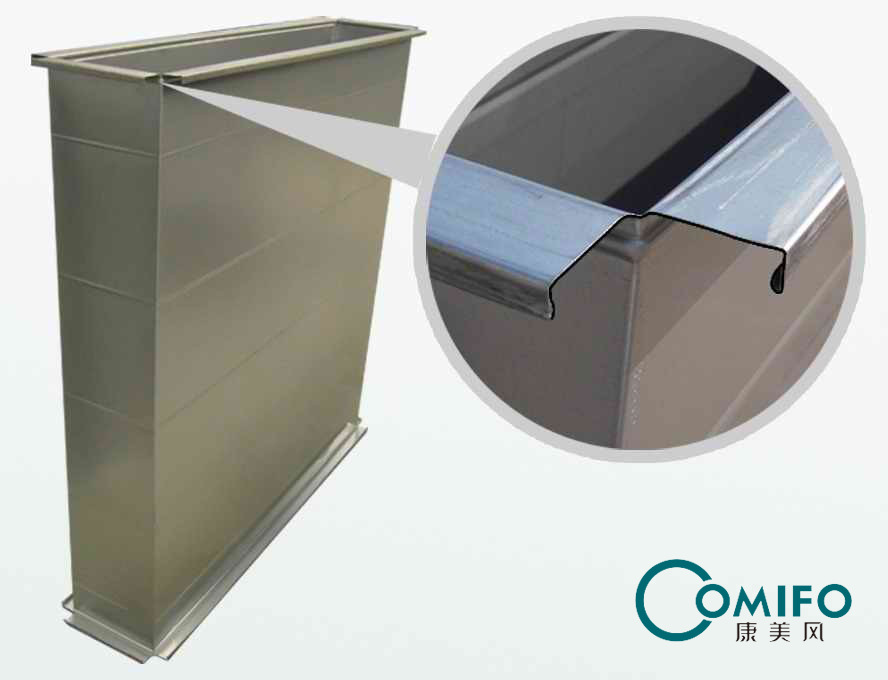

可生產出”L” ”口”型帶咬口、TDF共板法蘭、折邊的風管。全自動風管生產線占地面積小，直線型加工，生產效率高，適合規模化風管加工。
康美風全自動五線，即可生產TDF共板法蘭風管，也可生產角鋼法蘭風管，操作簡易，轉換簡單，無需過多調整。
全自動風管生產五線為直線型生產，更加省時快捷。
產品參數：
| 型號 | 最大料寬 | 料厚范圍 | 速度 | 剪切誤差 | 對角線誤差 |
| CAL5-1.2x1300 | 1300mm | 0.4-1.2mm | 0-18m/min | ±0.5mm | ±0.5mm |
| CAL5-1.2x1600 | 1600mm | 0.4-1.2mm | 0-18m/min | ±0.5mm | ±0.5mm |
基本配置：
1.電動送料架四個
2.調平壓筋裝置一套

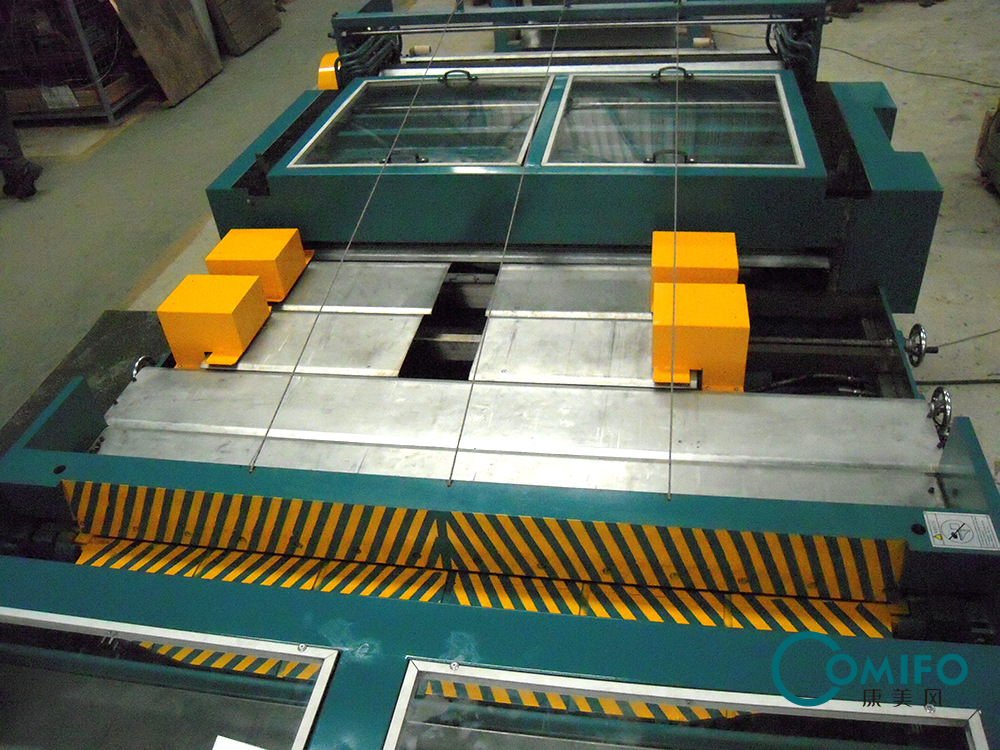

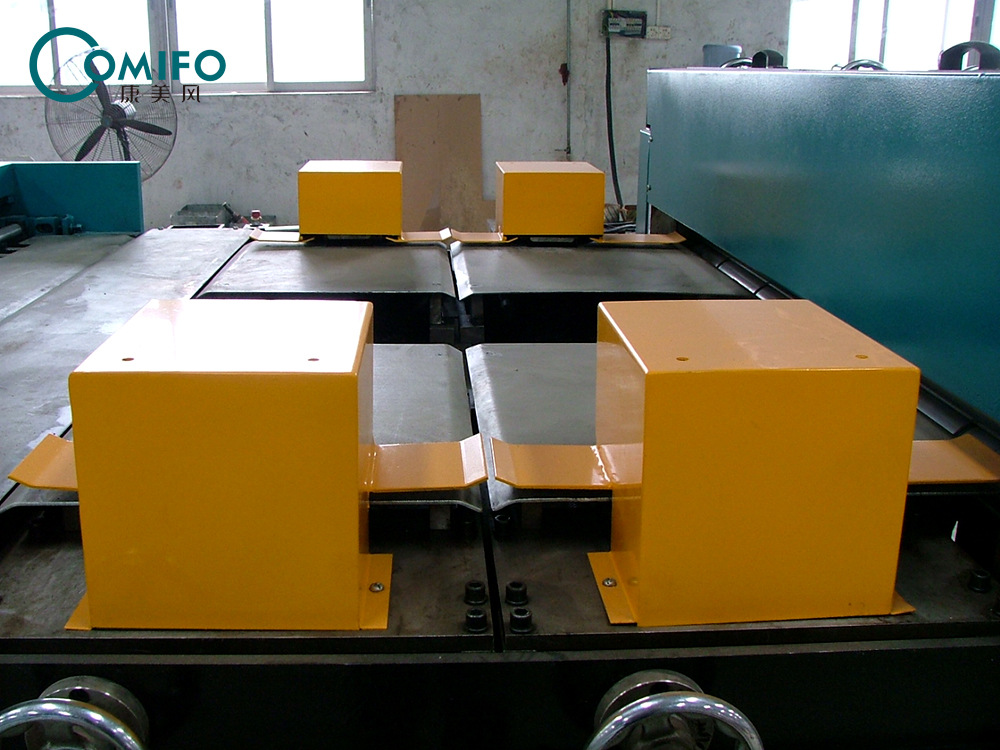

3.液壓沖方口剪角四套連模具

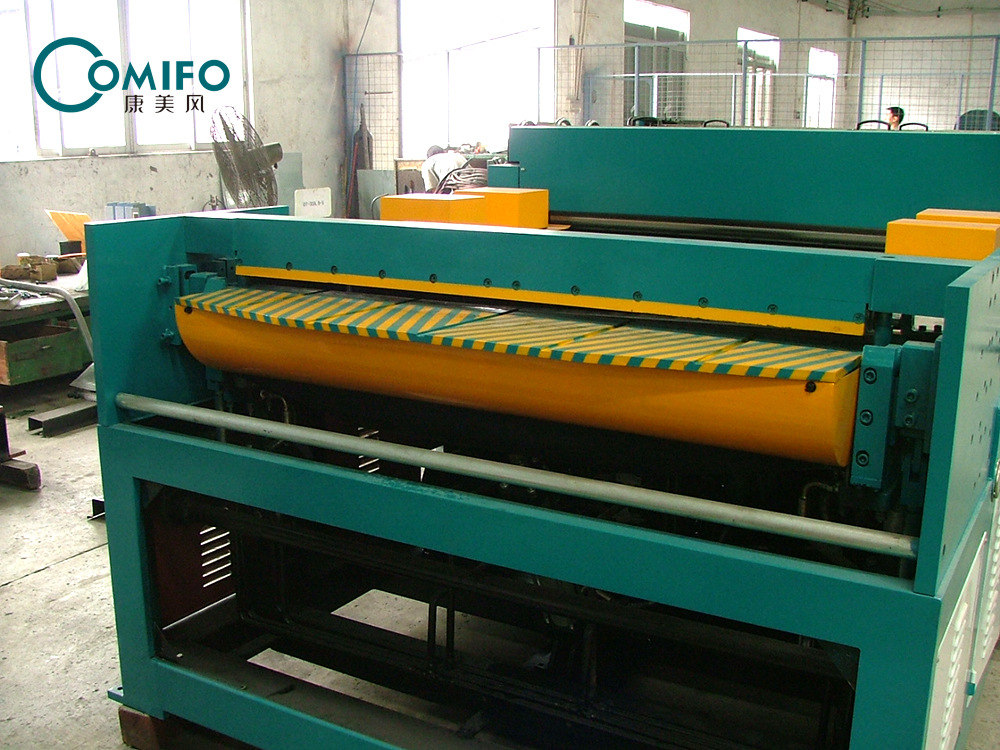

4.液壓剪切折彎裝置一套

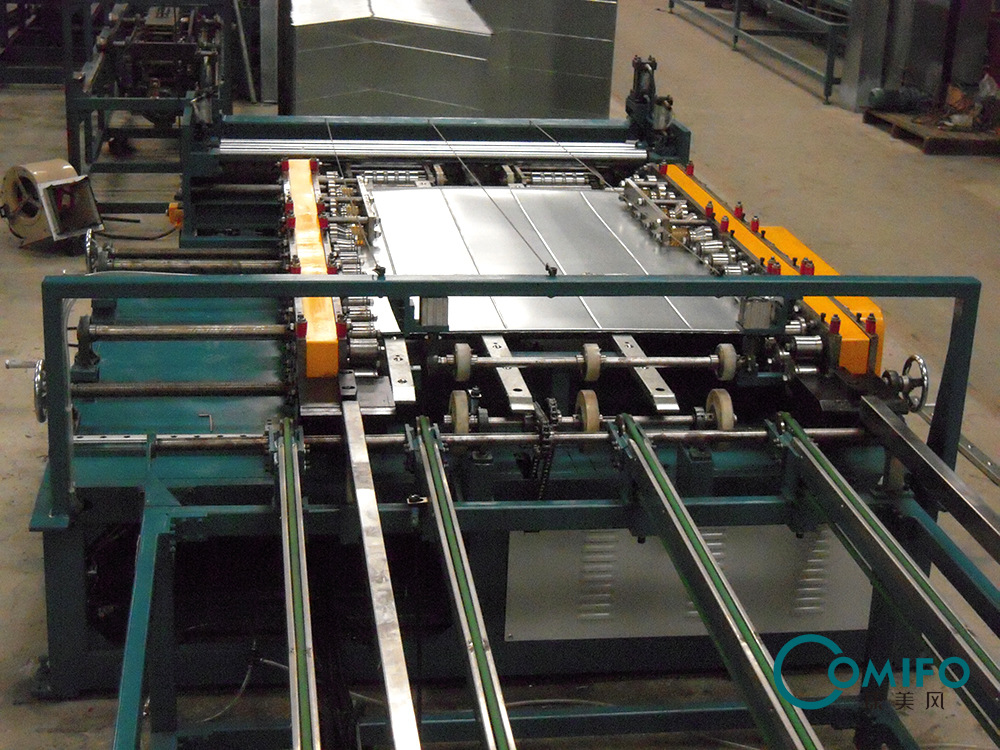

5.升降式聯合角轆骨機一套
6.送料平臺一套

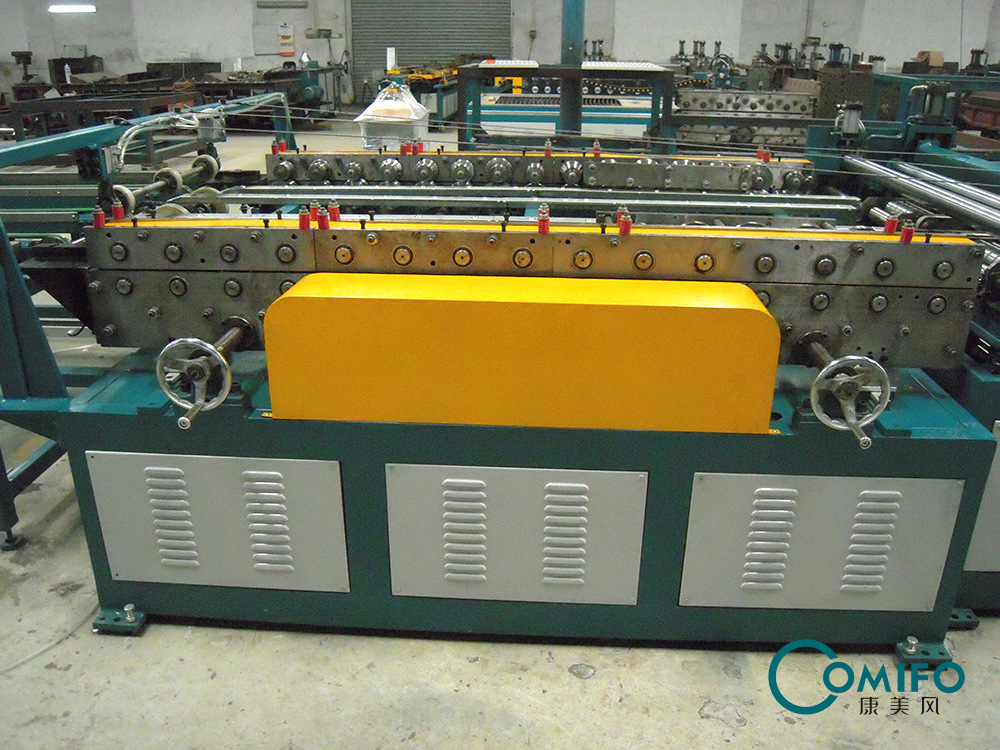

7.雙聯TDF共板法蘭成型機一套
8.雙聯角鐵小邊成型機一套

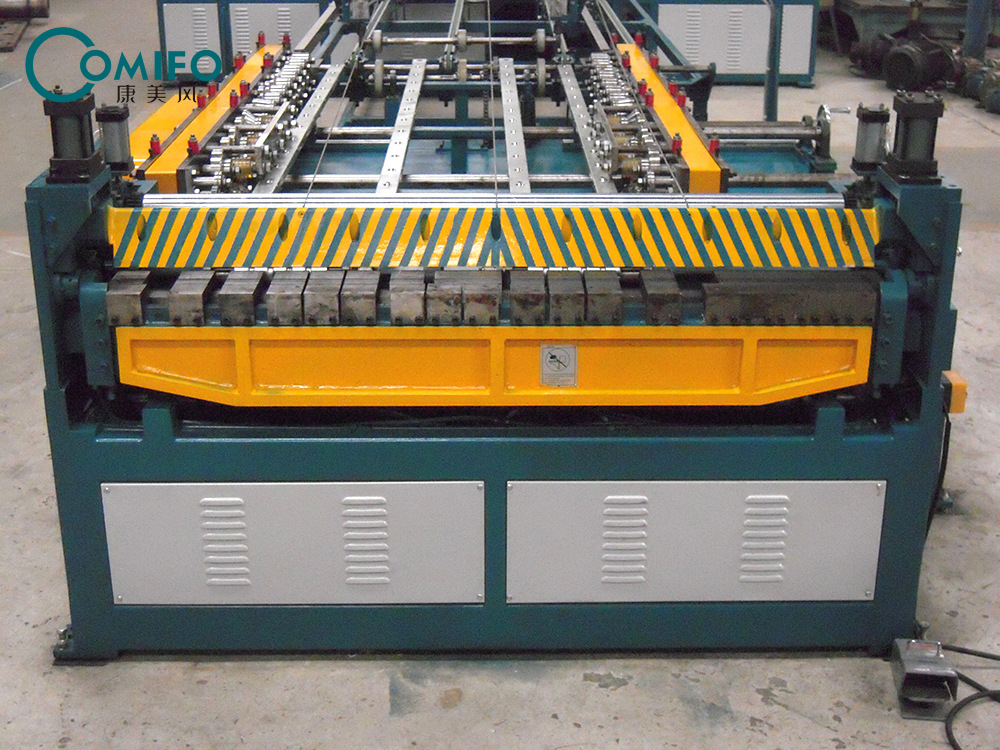

9.折彎機一套
10.控制系統及觸摸屏操作面板一套
工作原理：卷料-調平-壓筋-沖方口-沖尖角-折邊-剪切-升降轆骨機-送料平臺（可選）-雙聯TDF法蘭成型-折邊
工作示意圖：
說明：
1. 定尺開料，可直接與等離子切割機配合使用
2.1 C/S插骨剪角，可剪”L”, “U”, “口” 型的各種剪角，可與”C骨和S插條配合使用
2.2 全自動生產TDF共板法蘭風管
2.3 剪切角可與角鐵法蘭或之字法蘭配合使用。并能折出”L”, “U” 和 “口”型風管，與立式合縫機配套使用完成整套風管
3. TTF/LT 剪切角可與插式法蘭配合使用。與立式合縫機和插式法蘭機配套使用完成整套風管
|
|
|
|
|
|
|
|
