產品描述：

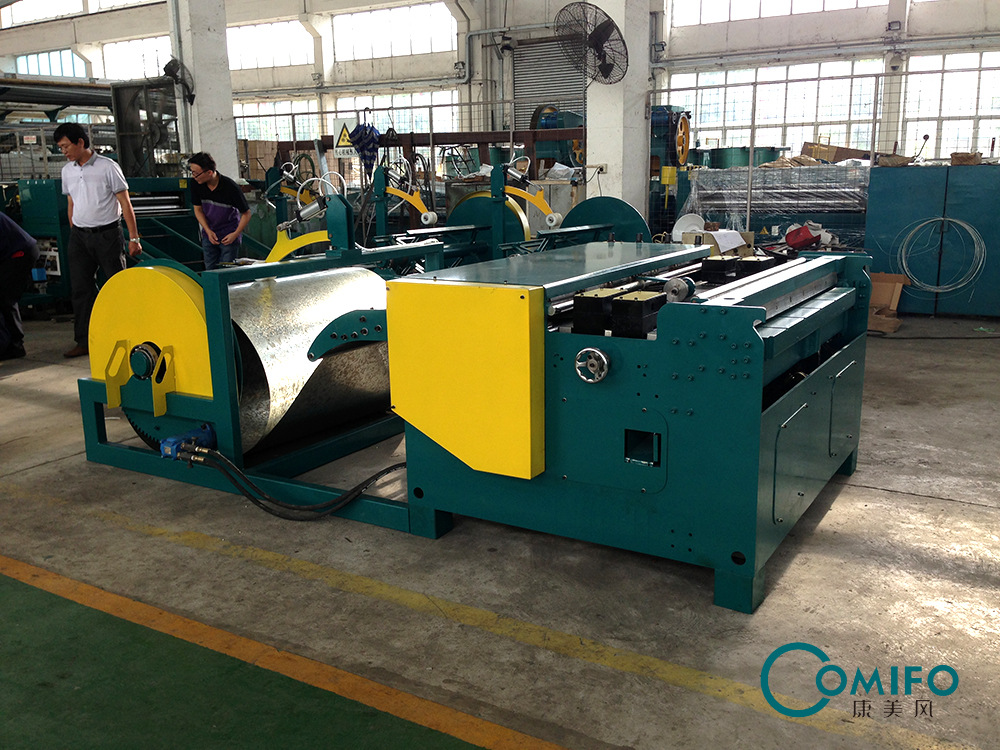

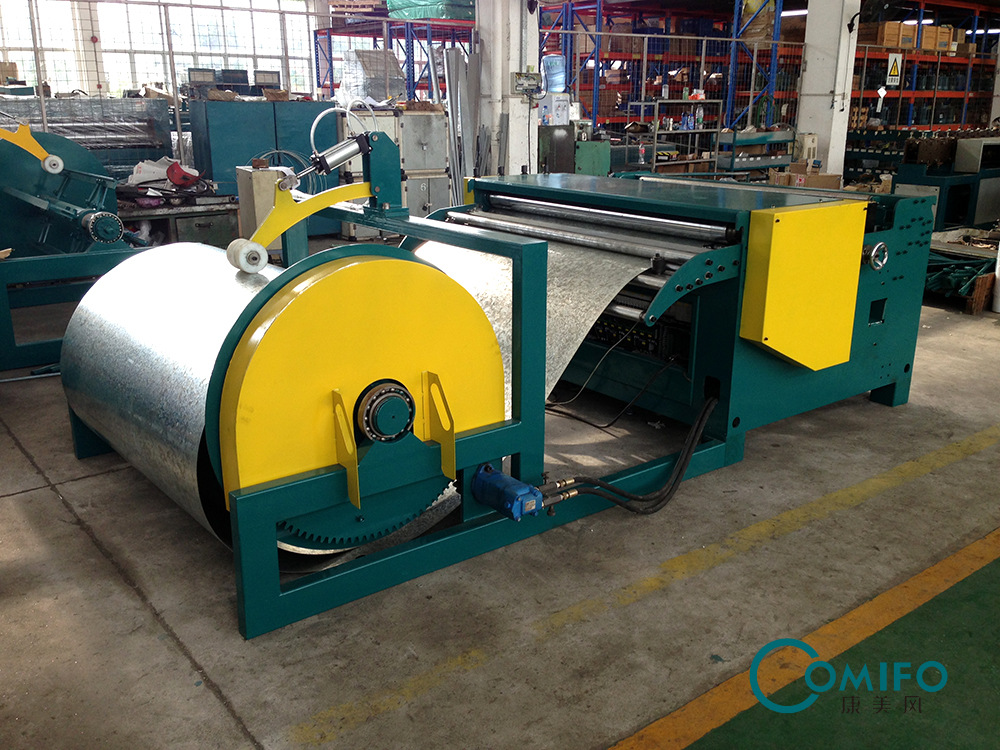

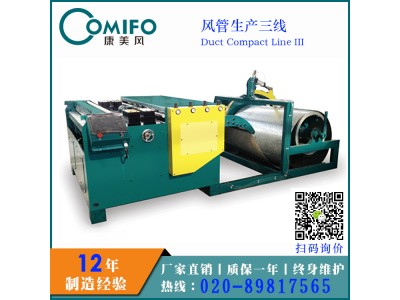

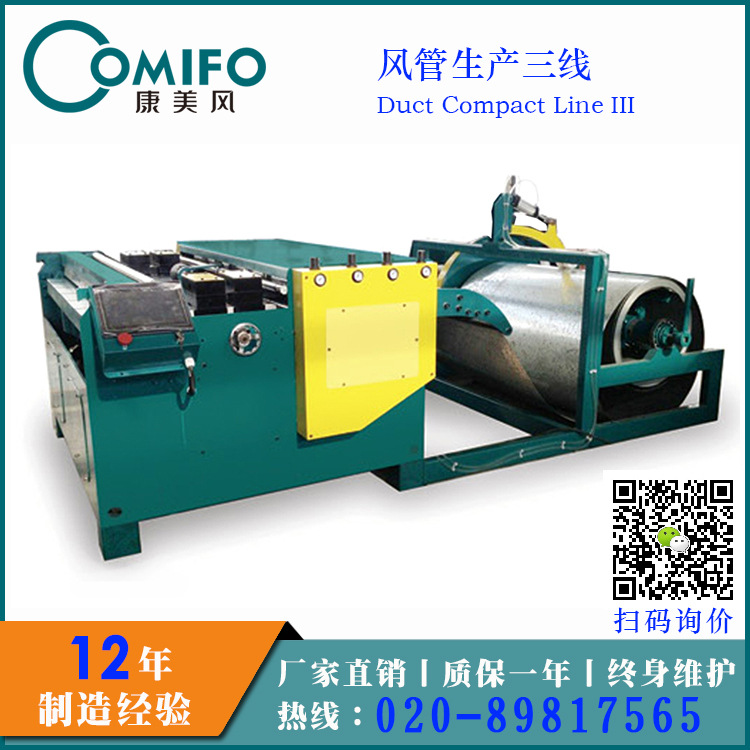

迷你版風管生產三線，是在舊款風管生產三線的基礎上重新研發生產的最新款風管開料機。
迷你風管三線在原風管三線的基礎上升級改動過的地方包括：1、電動放料架；2、壓筋模式；3、沖大口小口模具；改動過后的迷你版三線，與原舊款相比，其整體外觀更小，做工更精細。使用效果更佳。
其外觀尺寸由原來的6.4米改成現在迷你版的3.4米，體積小可減少運輸成本，減少占地面積。更適合于小加工廠或者是工程項目施工現場。

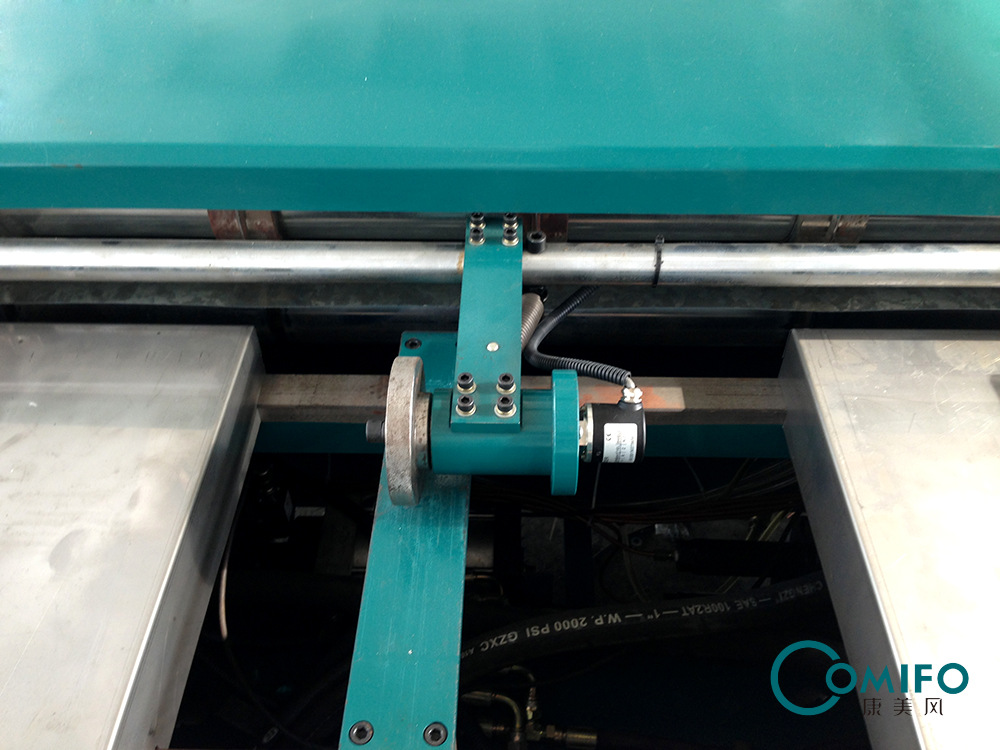

風管生產三線由電動料架，調平壓筋，沖方口，沖尖角，折邊，液壓剪切組成。采用全電腦PLC 控制，觸摸屏操作，可根據操作要求設置任意尺寸進行下料，該生產線最大加工速度為18 米/ 分，精度為：長度誤差±0.5mm，對角線誤差為±0.5mm， 標準開料架承重5 噸，可根據客戶要求配套。
該生產線全自動下料生產，適合工地現場或小型風管生產企業使用，僅需一人操作。風管生產三線為我司銷量最大的設備之一。可實現多功能開料要求，可滿足風管板料下料，同時可以為TDF共板法蘭，TTF/LT插式法蘭或角鋼法蘭下料工作。
產品參數：
| 型號 | 最大料寬 | 料厚范圍 | 速度 | 剪切誤差 | 對角線誤差 |
| CAL3-1.2x1300 | 1300mm | 0.4-1.2mm | 0-18m/min | ±0.5mm | ±0.5mm |
| CAL3-1.2x1600 | 1600mm | 0.4-1.2mm | 0-18m/min | ±0.5mm | ±0.5mm |
基本配置：

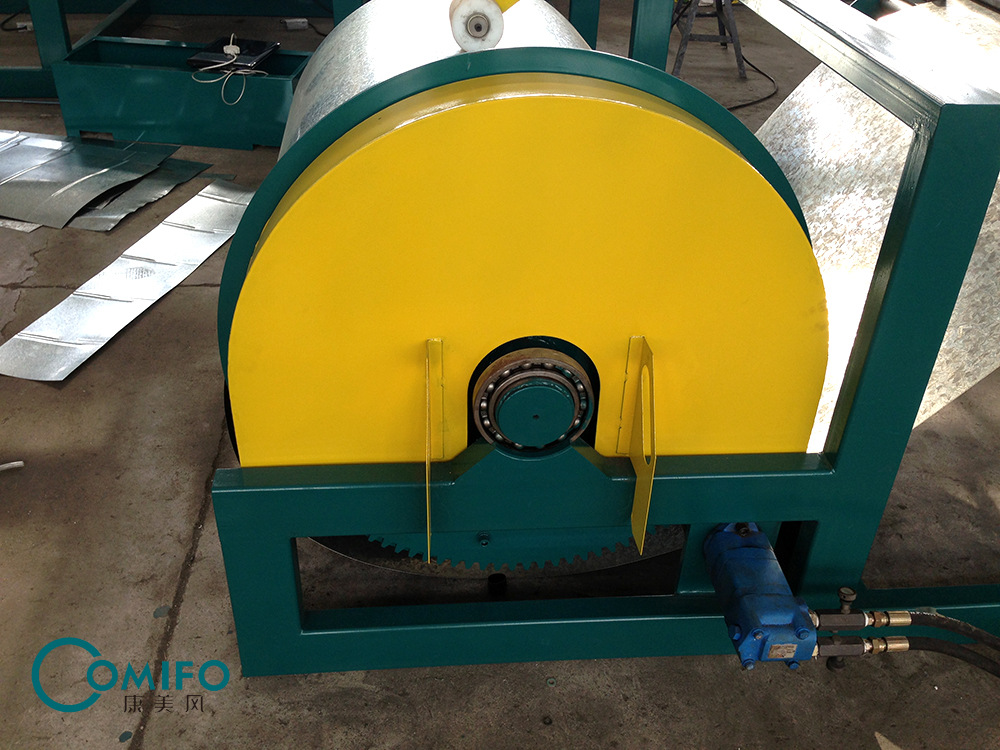

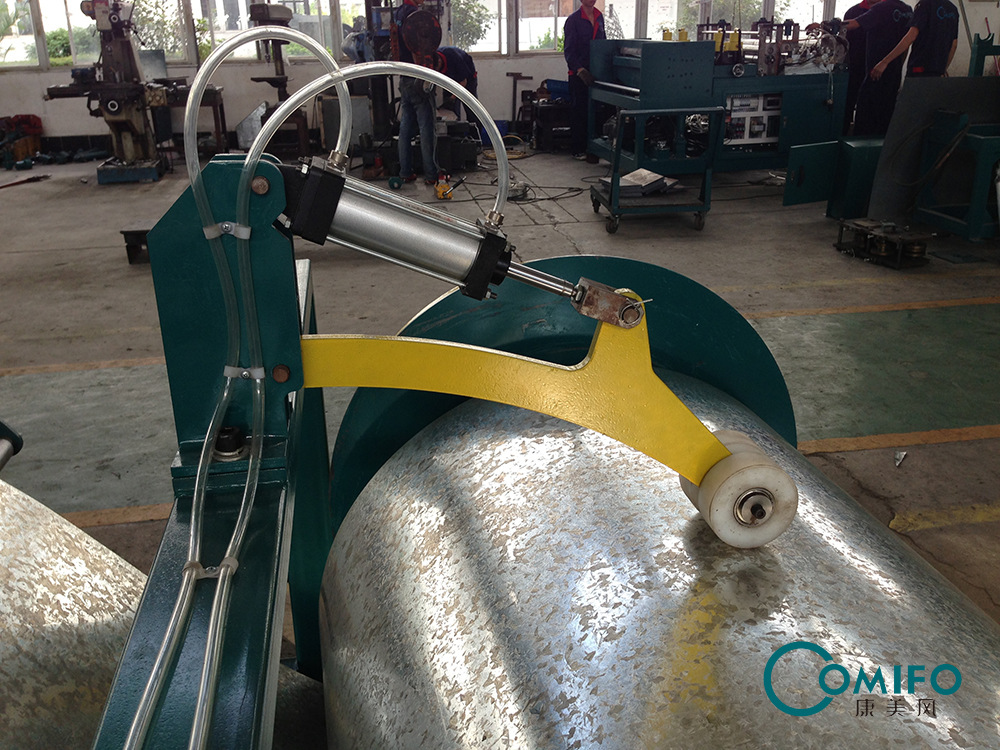

1.電動放料架（一個料架，兩個料筒）
2.調平壓筋裝置一套

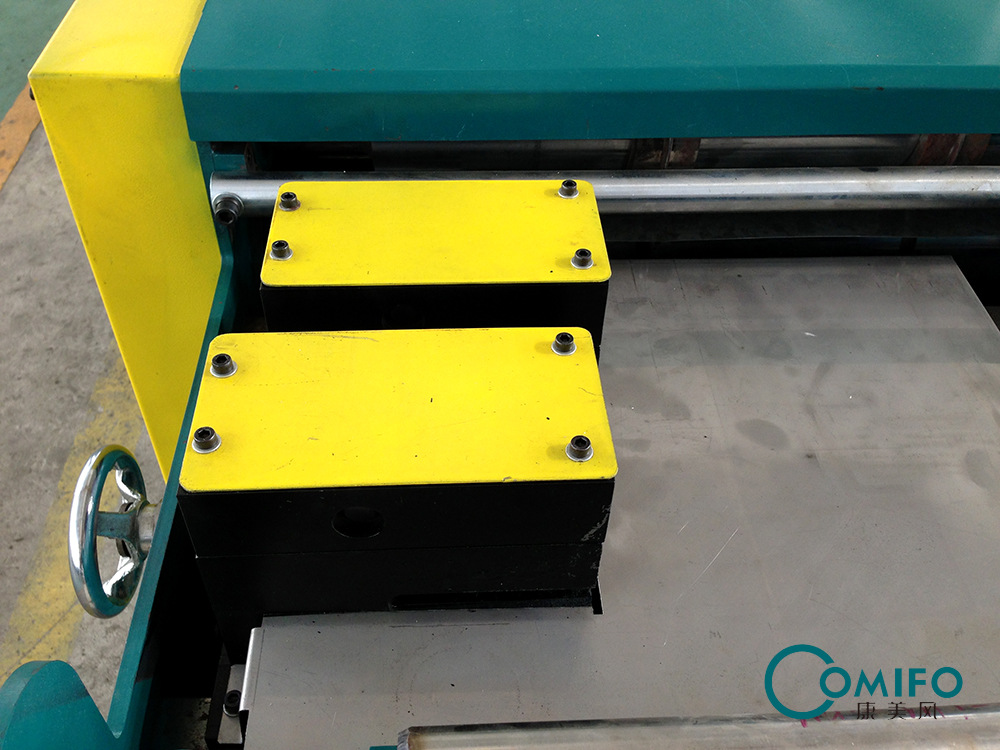

3.液壓沖方口剪角四套連模具
4.液壓剪切折彎裝置一套

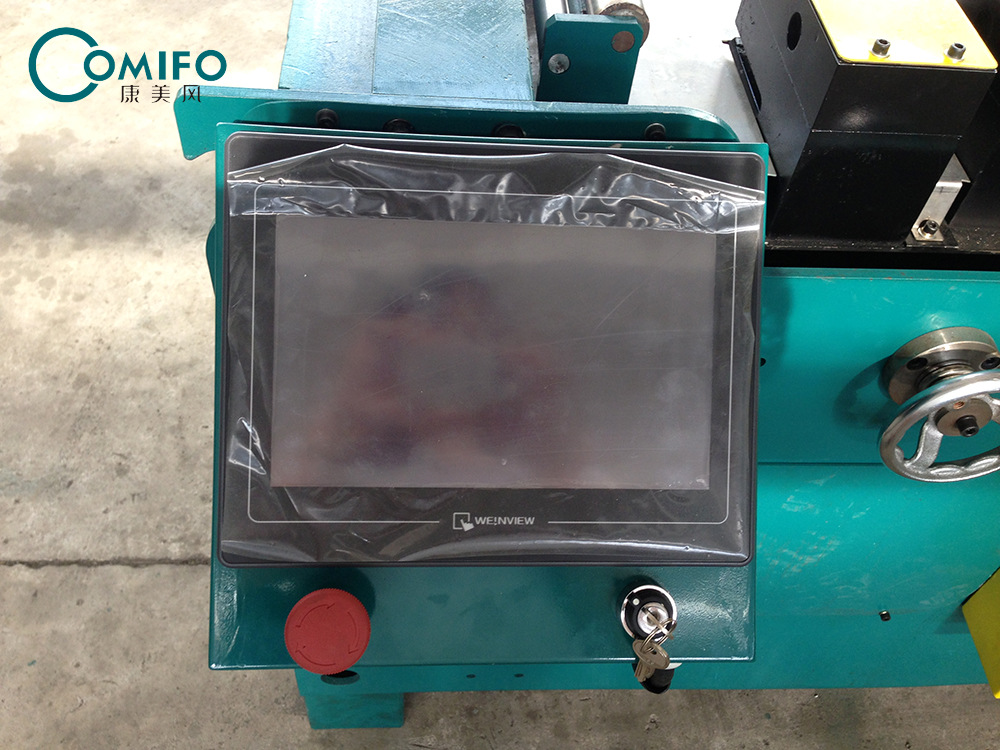

5.控制系統及觸摸屏操作面板一套

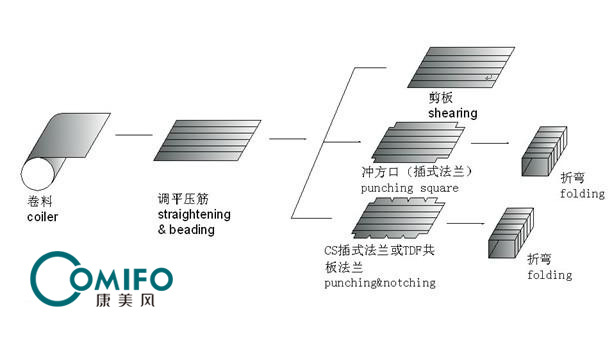

工作原理：卷料-調平-壓筋-沖方口-沖尖角-折邊-剪切
工作示意圖：
說明：
1.定尺開料，可直接與等離子切割機配合使用
2.1C/S插骨剪角，可剪”L”, “U”, “口” 型的各種剪角，可與”C骨和S插條配合使用

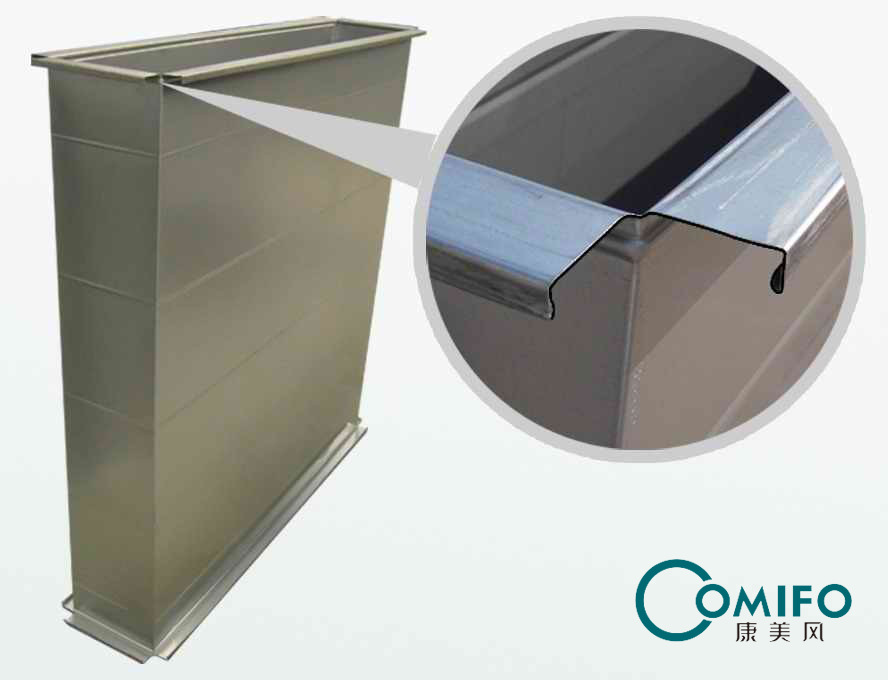

2.2TDF共板法蘭的各種連接方法定位剪角，可與TDF共板法蘭機，折邊機配合使用
2.3剪切角可與角鐵法蘭或之字法蘭配合使用。并能折出”L”, “U” 和 “口”型風管，與立式合縫機配套使用完成整套風管
3.TTF/LT 剪切角可與插式法蘭配合使用。與立式合縫機和插式法蘭機配套使用完成整套風管
|
|
|
|
|
|
|
|
