產品描述：

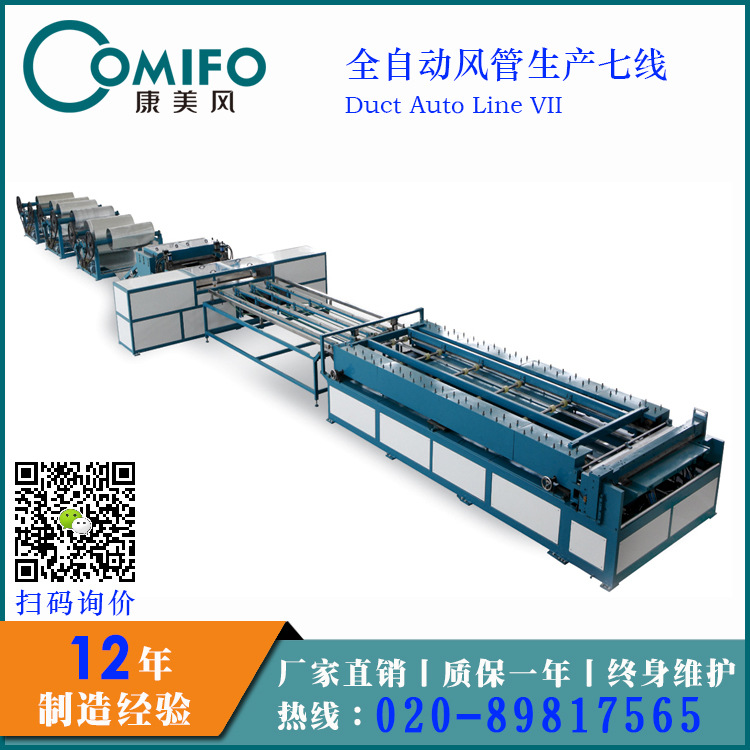

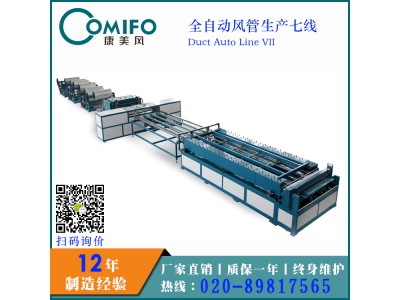

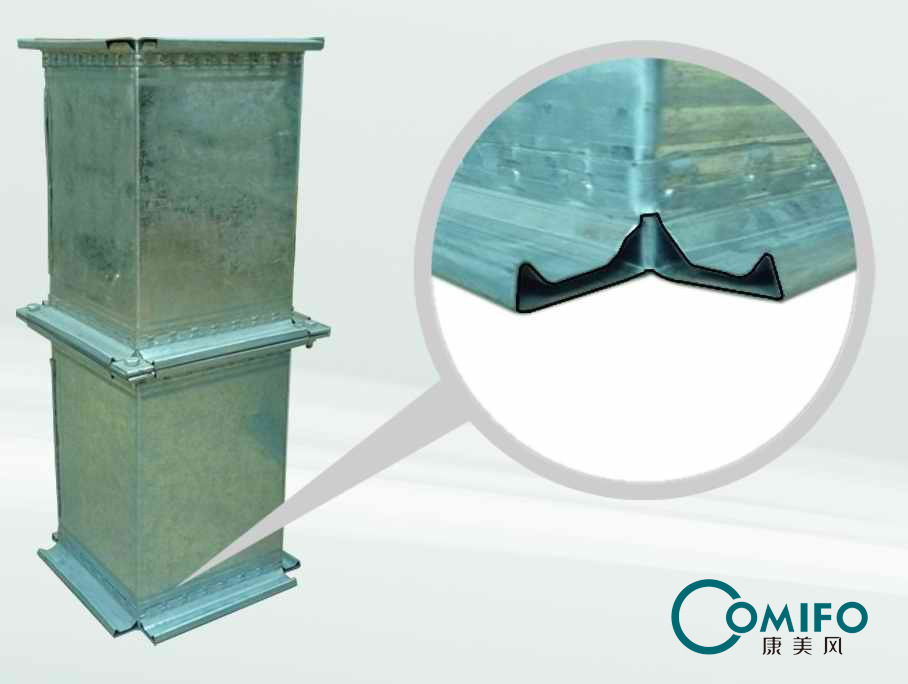

康美風全自動風管生產七線（歐式GDF法蘭風管生產線）由四個料架，調平壓筋，沖方口，沖尖角，折邊，剪切，專利型升降轆骨機 (可實現剪切，聯合角成型，直角骨成型三位一體)，雙聯GDF法蘭成型機，送料平臺（可選），液壓折邊合口機組成。采用全電腦PLC控制，觸摸屏操作，可根據操作要求設置任意尺寸進行下料，該生產線最大加工速度為18米/分，精度為：長度誤差± 0.5mm，對角線誤差為± 0.5mm， 標準開料架承重5噸，可根據客戶要求配套。可生產出“L”、“口”型帶咬口、TDF共板法蘭、折邊的風管。全自動風管生產線占地面積小，直線型加工，生產效率高，適合規模化風管加工。
產品參數：
| 型號 | 最大料寬 | 料厚范圍 | 速度 | 剪切誤差 | 對角線誤差 |
| CAL7-1.2x1300 | 1300mm | 0.4-1.2mm | 0-18m/min | ± 0.5mm | ± 0.5mm |
| CAL7-1.2x1600 | 1600mm | 0.4-1.2mm | 0-18m/min | ± 0.5mm | ± 0.5mm |
基本配置：
1.電動送料架四個
2.調平壓筋裝置一套
3.液壓沖方口剪角四套連模具
4.液壓剪切折彎裝置一套
5.升降式聯合角轆骨機一套
6.送料平臺一套
7.雙聯GDF共板法蘭成型機一套
8.液壓GDF共板法蘭折邊機一套
9.控制系統及觸摸屏操作面板一套

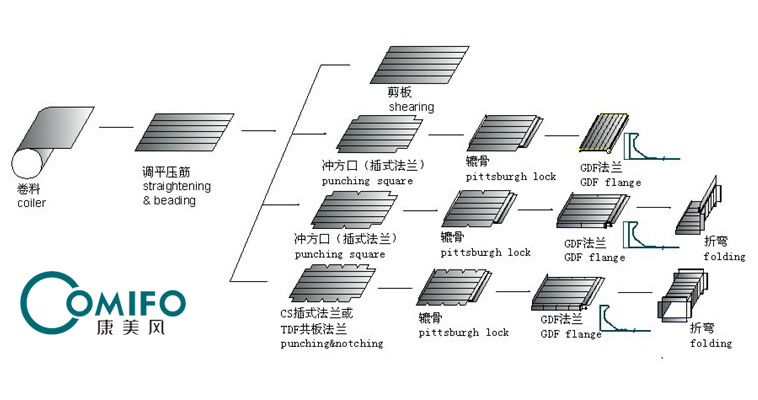

工作原理：卷料-調平-壓筋-沖方口-沖尖角-折邊-剪切-升降轆骨機-送料平臺（可選）-雙聯GDF法蘭成型-折邊合口

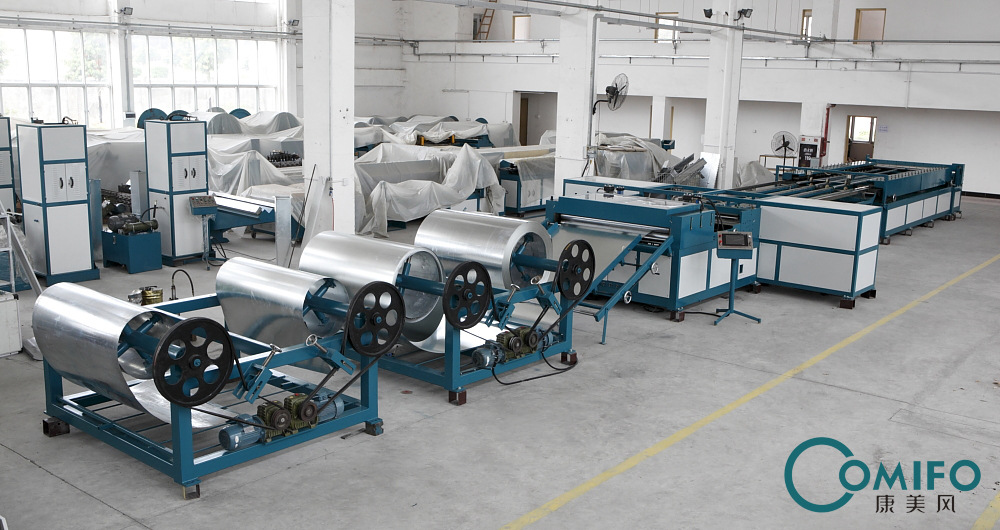

工作示意圖：
