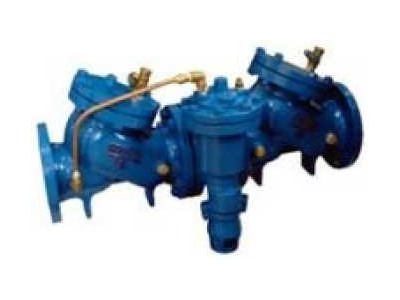

HS41X-A型倒流防止器

HS41X-A型倒流防止器



流動方向  單向

連接形式  法蘭

驅動方式  水力控制

公稱通徑  10~1000

壓力環境  常壓

外形      中型



簡    述

以確保生活飲用水的衛生和安全



HS41X-16A防污隔斷閥(管道倒流防止器)用于防止生飲用水管道發生回流污染的安全裝置，是引進國外先進技術自行研制開閥的、安全可靠、防止飲用水回流污染的閥門，以確保生活飲用水的衛生和安全。

HS41X-16A安全型防污隔斷閥是在兩個止回閥之間加一個排水器組成。

該過濾器排水器上腔用高壓軟管與第一級止回閥進口端連接。

第一、二級止回閥主要由閥體、閥蓋、閥瓣、密封墊、彈簧等組成。

排水器主要由閥體、閥蓋隔膜、閥瓣、密封板、閥芯、閥座、彈簧等組成。

HS41X-16普通型防污隔斷閥為兩個止回閥串聯而成



適用范圍

城建、化工、冶金、石油、制藥、食品、飲料、環保



安裝尺寸

型號      DN    16-AL   16-L    D     Φ      n-d      h2



HS41X-16A

HS41X-16  50      455     41   165    125    4-Φ18    190

          65      480     430  185    145    4-Φ18    200

          80      570     500  200    160    8-Φ18    225

          100     710     640  220    180    8-Φ18    248

          125     800     730  250    210    8-Φ18    276

          150     910     830  285    240    8-Φ23    308

          200     1090    1000 340    295    12-Φ23   356

          250     1315    1200 405    355    12-Φ25   410

          300     1475    1360 460    410    12-Φ25   485

          350     1690    1560 520    470    16-Φ25   528

          400     1860    1720 580    525    16-Φ30   595

          500     2120    1960 715    650    20-Φ34   665
