    供應臺灣無心磨床,臺灣無心磨床廠家經銷商代理商優惠促銷


    品牌: 興富祥
    砂輪外徑: 455mm
    型號: 18HNC
    磨削直徑: 1-50mm
    商會會員價: ¥ 358000.00 元/臺
    起訂: 1 臺
    供貨總量: 433 臺
    發貨期限: 自買家付款之日起 60 天內發貨
    所在地: 廣東 深圳市
    有效期至: 長期有效
    最后更新: 2020-02-27 15:08
    瀏覽次數: 284
    購買   加入購物車

    公司基本資料信息
    詳細說明
         數控無心磨床有它的結構特點,平面磨床有它的結構特點,那數控磨床有什么特點呢?讓henfux機床帶大家認識一下:
    1.數控磨床具有高的靜剛度、動剛度及熱剛度
    床身、立柱、頭架、尾架、砂輪架、工作臺等是數控磨床的基礎構件,其設計制造技術是保證磨床質量的根本。
    2.數控磨床需要有完善輔助單元
    輔助單元包括工件快速裝夾裝置、高效磨削液供應系統、主軸及砂輪動平衡系統、安全防護裝置、切屑處理系統等。
    3.數控磨床砂輪主軸部件精度高、剛性好
    砂輪的線速度一般為30~60m/s,CBN砂輪可高達150~200m/s,最高主軸轉速達15000r/min。主軸單元是磨床的樞紐部件,對于高速高精度單元系統應具備剛性好、功耗低、壽命長、回轉精度高、溫升小、不亂性好的特性。砂輪主軸單元的軸承常采用高精度動彈軸承、液體動壓軸承、液體靜壓軸承、消息壓軸承。高速和超高速磨床越來越多采用電主軸單元部件。
    4.采用低速無爬行的高精密進給單元
    進給單元包括伺服驅動部件、動彈部件、位置監測單元等。進給單元是保持砂輪正常工作的必要前提,是評價磨床機能的重要指標之一。要求進給單元運轉靈活、定位精度高、分辨率高、動態響應快,既要有較大的加速度,又要有足夠大的驅動力。進給單元常用的方案為交、直流伺服電念頭與動彈絲杠組合的進給方案或直線伺服電念頭直接驅動的方案。兩種方案的傳動鏈很短,主要是為了減少機械傳動誤差。
    HFC-1808HCNC高液靜壓數控無心磨床,此無心磨床高液靜壓主軸是獲得臺灣發明專利,調補鉆攻大陸和臺灣在高液靜壓主軸領域的空白。
       1 .高速砂輪的優點:高速砂輪因線速度快可以増加砂輪的研削性能 , 提升圓度尺寸精度 以及更佳表面粗度
     高速砂輪因線速度加快60%可以降低砂輪的損耗 , 提生產能預計可以增加到40~60%
     高速砂輪因線速度加快可以降低砂輪氣孔阻塞的現象 , 讓砂輪排屑效果提升 . 減少修砂次數
         2. 高速導輪的優點:高速導輪因線速度快近2倍 , 可以縮短一半修整導輪的時間 . 提升機器的有效產能
    高速導輪因線速度加快2倍 , 可以配合高速砂輪優異的性能 , 提生產能預計可以增加到40~60%
    高速導輪因線速度加快2倍 , 可以配合高速砂輪優異的性能 , 提升研磨質量達到最佳狀態

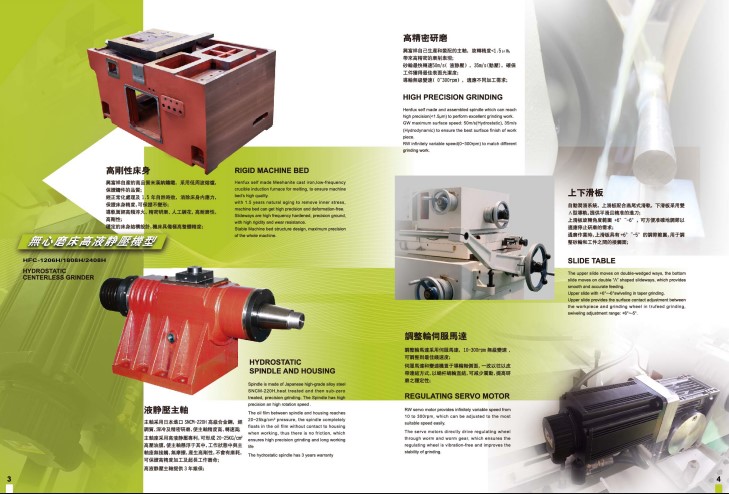

        3. 高液靜壓主軸具備下列特點:低摩擦阻力:由于在任何操作狀況下(包括主軸靜止時)軸與軸承之間有一層高壓油膜隔開,而避免金屬直接接觸,因此軸承唯一阻力,僅主軸油本身的黏滯力,固有較長的壽命,且啟動轉矩接近于零,達到更加省電的效果
        4.高旋轉精度:由于靜壓軸承乃由全體油膜平均承受外加之負荷,因而對于制造上的外型誤差有平均的效果,通常由靜壓軸承運動所生的誤差只為軸承而誤差的1/3,故具有較高的旋轉精度
    在較高負載軸承能力及低偏心距之情況下,仍具有高剛性
       5.高壓流動的主軸油,可充作冷卻劑,降低主軸上升的溫度
       6.良好的穩定性,由于油壓薄膜良好的阻尼效果,所以加工物可獲得更佳的研削表面

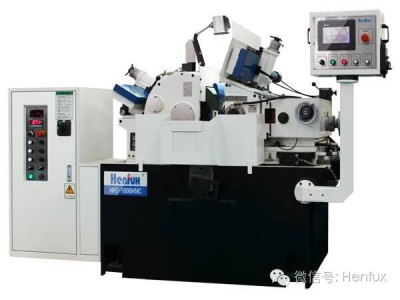

        HFC-18HCNC高液靜壓數控無心磨床,砂輪外徑18英寸(455mm),有HFC-1808CNC、HFC-1810CNC、HFC-1812CNC三個規格。此無心磨床是興富祥根據日本知名數控軟件公司三菱和法拉軟件進行二次開發,根據客戶要求,可以配置1-7軸數控系統,解決復雜工件的磨削(多臺階精密軸、帶圓弧臺階軸),并且根據磨削時砂輪的損耗,可以自動補償。
    HFC-18CNC數控無心磨床計算機數值控制機重的調整輪采用伺服馬達直接傳動,標準機臺采用滾珠軸承,可精確微調。全自動砂輪及調整修整,準確自動補償,自動退刀,自動量測及變速工作調整容易. 目前CNC無心磨床的硬件系統組成,由三菱/法拉科 CPU( Q03 QD75D4UDECPU),CPU基板(Q38DB ),輸入模塊(QX42),輸出模塊(QY41P),4軸軸卡(QD75D4),數模轉換模塊(Q62DA),人機(GT1275-VNBA-C),和臺達伺服單元組成,控制部分由CPU(工業計算機)加興富祥自行開發的軟件系統控制,從硬件配置來說要高于三菱/法拉科目前M70A通用車床數控系統的配置。目前三菱/法拉科還沒有開發適應無心磨床的數控系統,再說通用數控系統底層不給以開放,設計程序就只能使用宏程序完成了,原有的功能90%用不上,界面無法編輯,非數控專業人士難以操作,故此我采用三菱/法拉科高配硬件結合國內外無心磨床控制經驗,開發了適應無心磨床控制系統,做到程序復雜操作簡單,只要會開磨床的人員都能操作,降低了使用方專業人力支持的投入。相當于傻瓜相機人人會用。
    HFC-1808HCNC參數:
    標準工作臺工作直徑ф1-ф50mm;
    特別工作臺工作物直徑ф40-ф100mm;
    研磨輪尺寸(外徑×寬×內徑)ф455×205×ф228.6mm;
    調整輪尺寸(外徑×寬×內徑)ф255×205×ф111.2mm;
    主軸形式 Dynamic pressure type
    主軸旋轉精度 ﹤0.002mm;
    主軸旋轉方式 Chain drive
    供油壓力5-10kg;
    研磨砂輪轉速1520R.P.M;
    調整輪轉速(1-300) R..P.M;
    砂輪驅動馬達15HP(11KW)AC380V/50HZ;
    調整輪驅動馬達4HP(3KW)AC220V/50HZ;
    油壓泵驅動馬達1HP(0.75KW)AC380V/50HZ;
    冷卻泵驅動馬達1/4HP(180W)AC380V/50HZ;
    工作臺驅動馬達 1.5KW AC220/50HZ;
    工作臺進給精度(Y1軸)0.001 mm;
    調整輪進給驅動馬達0.75 KW AC220/50HZ;
    工作臺進給精度(Y2軸)0.001 mm;
    送機料機械臂驅動馬達(B1.B2軸)0.4KW AC220/50HZ
    送機料機械臂進給精度 (B1.B2軸)0.01 mm;
    機械尺寸(長X寬X高)2350×1960×1550mm;
    裝箱尺寸(長X寬X高)2400×2000×1800mm;
    機械重量2850kgs;
    裝箱重量3005kg





    18高液靜壓配件
