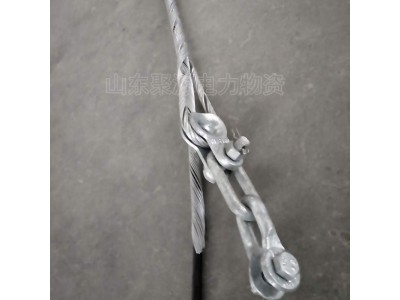

電力耐張線夾 出口預絞式耐張線夾

 電力耐張線夾 出口預絞式耐張線夾用于轉角、接續，及終端的連接。螺旋鋁包鋼線具有極強的耐張強度，無集中應力，對光纜起到保護和輔助減振的作用。整套光纜耐張金具包括：耐張預絞絲、配套連接金具。線夾握力不小于光纜額定抗拉強度的95%安裝方便、快捷，降低了施工成本。適用于檔距≤100米，線路轉角<25°的ADSS光纜線路。

耐張線夾用來將導線或避雷線固定在非直線桿塔耐張絕緣子串，起錨作用，亦用來固定拉線桿塔的拉線。

　　耐張線夾按結構和安裝條件的不同，大致上可分為兩類。類：耐張線夾要承受導線或避雷線的全部拉力，線夾握力不小于被安裝導線或避雷線額定抗拉力的90，但不作為導電體。這類線夾在導線安裝后還可以拆下，另行使用。該類線夾有螺栓型耐張線夾和楔型耐張線夾等。

第二類：耐張線夾除承受導線或避雷線的全部拉力外，又作為導電體。因此這類線夾一旦安裝后，就不能再行拆卸，又稱為死線夾。由于是導電體，線夾的安裝必須遵守有關安裝操作規程的規定認真進行。

耐張線夾：

組成：內絞絲、外絞絲、嵌環、PD型掛板、U型掛環 多股純鋁接地線 等。

用途：承受全張力。將OPGW光纜連接至終端桿塔、耐張桿塔和光纜接續桿塔上。

特點：

a.外絞絲通過嵌環等聯結金具直接與桿塔連接，承受線路載荷。

b.內絞絲對OPGW光纜起保護作用，主要作用有：

(1)  有效地將縱向壓緊力傳遞給光纜的張力承受單元一芳綸，避免光纜外護套過度受力而被拉傷。

(2)  傳遞軸向張力。

(3)  增大了與光纜的接觸面積，使應力分布均勻，無應力集中點。

c.在不超過OPGW光纜側壓強度的前提下，對光纜有較大的握著力，能承受較大的張力。

d.對OPGW光纜的握著力不低于光纜極限抗拉強度的(UTS)的95％，完全適合光纜架設的需要。
