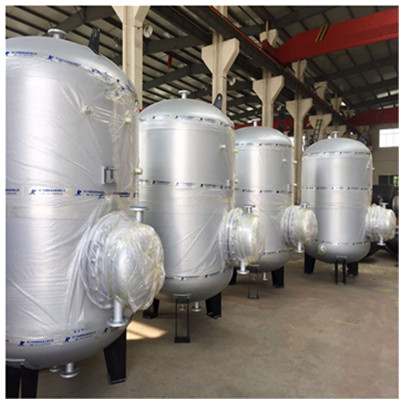

一、半容積式熱交換器性能特點
(一)HRV-01/02特點：
半容積式熱交換器是具有國際先進水平的國外同型熱交換器作了較大改進的新產品，主要熱力性能參數經國家一級熱工測試單位——機電部華北工業鍋爐測試中心的測定，均超過國外同型設備。與目前國內外先進產品相比，它具有如下特點：
1、換熱部分為改進的快速換熱器，傳熱系數高，換熱量大，相同容積該產品的換熱量分別相當于傳統容積式熱交換器與新型容積式熱交換器的5～8倍與2～3倍。
2、貯水部分貯有10～20分鐘的熱水量，被加熱水的水頭損失≤0.2米，因此它在設置一般自動溫控閥的條件能保持供水水壓、水溫平穩、安全、節水、用水舒適之特點。
3、罐內全部貯存熱水，無滯水、冷水區、容積利用率達100%。
4、本產品 在用水量極小或不用水時可借熱水管網上循環泵的工作，維持罐內水溫，使換熱部分換熱時總處于被加熱水流動狀態，換熱充分、節能，熱媒出水溫度低于50℃。
5、本產品殼體采用不銹鋼、碳鋼襯銅、襯不銹鋼復合板，U型管為紫銅管或不銹鋼管，徹底解決了殼體內部銹蝕嚴重、影響水質的問題，并且用于實際工程時因耗鋼量，占地面積遠低于容積式換熱器，所以總造價仍然低于后者。
6、罐型小、重量輕，換熱管束可以沿水平方向抽出，方便安裝、維修。
(二)DBHRV-01/02性能特點：
1、DBHRV-01/02波節管換熱器具有HRV-01/02特點外，還具有其他特點：水-水換熱時，熱媒水出口溫度T2≤50℃，回收了約占全部換熱量的17%的余熱，更節能。
2、熱媒溫降更大，換熱更充分，換熱能力(產熱水量)約為同型HRV“U型管”的1.5～2倍。
二、設計使用說明
1、本系列換熱器適用于一般工業及民用建筑的熱水供應系統，熱媒為高、低溫軟化熱水或太陽能熱水，設計選用應注明媒類型。
2、每一規格的換熱器均設有兩種換熱面積，為保證10～20分鐘的貯熱時間，并充分發揮其高效換熱性能，水水換熱時，兩種換熱面積都可選用。
3、被加熱水出口溫度不得高于75℃，實際使用時，為延緩結垢，被加熱水出口溫度宜控制在50～60℃之間。
4、材質：殼體為不銹鋼SUS321、SUS304、碳鋼Q235-B襯銅或襯SUS304，碳鋼外壁刷丙烯酸聚氨脂錘紋漆防腐。U型管采用紫銅換熱管或大波節換熱管。
5、安全技術要求：
●在換熱器的頂部裝安全閥，安全閥工作壓力應與選用“表1”至“表4”中的“設計壓力”值相同(訂購安全閥應申明)，安全閥的安裝與使用應符合國家質量技術監督局頒布的《固定式壓力容器安全技術監察規程》的規定。
●條件許可時在換熱器頂部設向上引出通大氣的膨脹管；如不能設膨脹管，可設膨脹水箱或壓力式膨脹罐與換熱器相連。
●換熱器使用中應定期檢驗，每年至少進行一次外觀檢查。每三年至少進行一次內外部檢驗；每六年至少進行一次全面檢驗。檢查與檢驗的內容及要嫠可參照《固定式壓力容器安全技術監察規程》進行。
6、換熱器使用中，應根據被加熱水水質與使用情況定期清理U型管部分的水垢，當被加熱水硬度較高時，宜采用適宜的軟化措施。
7、設備編號說明：
DB? HRV-??????? -N??? XX/XX
殼體設計壓力Ps(MPa)
管程設計壓力Pt(MPa)
總容積(M3)
編號(01臥式、02立式)
半容積式換熱器
大波節管
三、操作說明
1、先將換熱器及整個熱水管網充滿冷水；
2、開啟管網熱水循環泵，同時打開熱媒進、出口管上的閥門，溫度自控閥即投入工作，將換熱器內及管網內冷水均勻加熱到設定溫度，系統亦投入正常運行狀態。（注：在開啟溫控閥前應保證熱媒管道內的雜質已清除干凈）。
