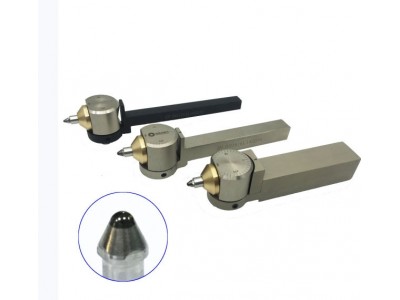

無錫浩普 內孔滾壓頭 金剛石滾光工具 廠家直銷

賽萬特 內孔金剛石滾壓頭 提高表面光潔度

一、概 要：

利用金剛石在金屬表面擠壓，提高表面粗糙度、優異的廣泛使用性、可以提高實現硬度材

料的加工等有點。對工件材料硬度在 HRC65 以下的有色金屬都可以加工，但不適宜加工如鋁銅

等硬度的材料。

由于刀具前端金剛石屬于脆性材質，不宜斷續加工。

刀具內部采用可調壓力裝置。力是通過這套壓力裝置傳遞的，所以加工前需將壓力調至合

適位置才能加工。

滾壓時需要冷卻液 可使用粘度較低的冷卻液

請詳細閱讀使用說明書并參照說明書正確使用刀具，以免給您造成不必要的麻煩！

二、結構說明：

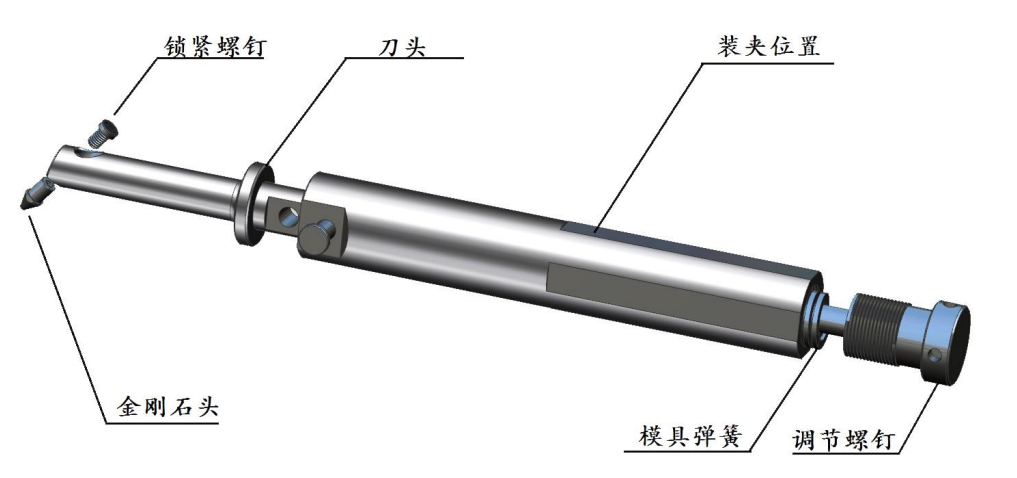

1，超精金剛石擠壓型滾壓工具結構

賽萬特 內孔金剛石滾壓頭 提高表面光潔度

a、 刀具整體結構見上圖；

b、 滾壓工具內部設有彈簧壓力調節裝置，其壓縮量根據彈簧規格而定；

c、 通過縱向進刀量來調節金剛石頭的壓入量，使金剛石頭的壓入量為 0.005-0.02mm，實現最

佳的表面粗糙度；

d、 刀具可直接裝夾在車床的刀架上或者其他機床上，工件旋轉，刀具進給加工；

e、 金剛石擠壓頭加工時，一定要使用冷卻液；

f、 當需要更換其中的配件時請按照上圖拆卸即可。

注意：上表的加工條件為準，由于工件前一道工序的加工精度，

硬度及要求的精密加工精度不同，所以加工條件可以變化。

四、切削液選配：

工件材質   澗滑油     比例

鋼件     機油加柴油   3:7

鑄鐵     機油加柴油   3:7

五、維護與保養：

1，更換易損件說明

此滾壓刀具金剛石為易損件，當需要更換時先去緊定螺釘，然后金剛石球頭取下來即可更換。

2，由于滾壓頭加工時產生微小粉塵，必需保持工具工作部位的清潔，潤滑。經常清洗清理金剛

石頭。

3,潤滑液循環使用時，請使用過濾裝置，過濾網與精密加工表面的粗糙相對應，建議使用 5-40um。

六、注意事項：

1，為了獲得合理的滾壓余量，應根據工件本身情況（主要是材質、硬度、滾壓前表面的粗糙度）

有所選擇。故批量加工前應試加工 2-3 件，求出適合的滾壓值。

2，工件必須有足夠的壁厚，若壁厚太薄，應在減少壁厚之前滾壓。或有一個型架來支撐內部或

周邊。

3，滾壓部位不宜有較深的刀痕，刀紋應均勻、松弛。
