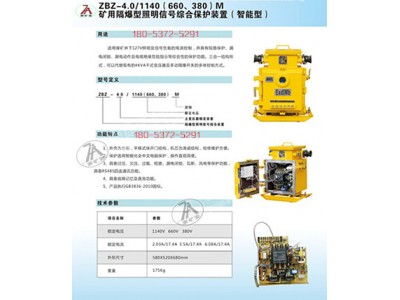

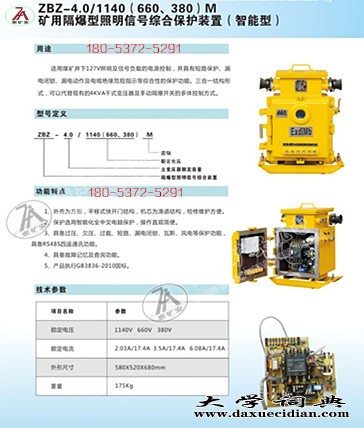

    ZBZ-4.0/1140(660)M照明信號綜合保護裝置


    品牌: 山東礦安
    價格: 優惠
    質量:
    壽命:
    商會會員價: ¥ 1.00 元/臺
    起訂: 1 臺
    供貨總量: 10000 臺
    發貨期限: 自買家付款之日起 3 天內發貨
    所在地: 山東 濟寧市
    有效期至: 長期有效
    最后更新: 2020-11-10 15:12
    瀏覽次數: 257
    購買   加入購物車

    公司基本資料信息
    詳細說明
     ZBZ-4.0/1140(660)M礦用照明綜合保護裝置
    ZBZ-4.0/1140(660)M礦用隔爆型照明信號綜合保護裝置
    ZBZ-8.0/1140(660)M礦用隔爆型照明信號綜合保護裝置
    ZBZ-10.0/1140(660)M礦用隔爆型照明信號綜合保護裝置
    -----=====廠家聯系人:劉經理-18053725291,0537-3155291
    照明綜保
    礦用隔爆型照明信號綜合保護裝置用途:
    適用煤礦井下127V照明及信號負載的電源控制,并具有短路保護、漏電閉鎖、漏電動作及電纜絕緣危險指示等綜合性的隔爆型電氣設備。三合一結構形式,可以代替現有的干式變壓器及手動隔爆開關的多體控制方式。
    礦用隔爆型照明信號綜合保護裝置適用條件
    (1)海拔高度不超過 2000 米;
    (2)周圍介質溫度不高于+40℃,不低于-20℃;
    (3)周圍空氣的相對濕度不大于 95%(+25℃時);
    (4)在無強烈顛簸震動以及垂直傾斜度不超過 15 度的地方;
    (5)在無足以腐蝕金屬和破壞絕緣的氣體與蒸氣的環境中;
    (6)可用于有甲烷和煤塵瓦斯危險的礦井中;
    (7)能防止水和液體侵入的地方;
    過電壓保護:當電網電壓高于額定值一定倍值時(可以整定,一般為 1.15Ue)可靠保護。
    5、欠電壓保護:當電網電壓低于額定值一定倍值時(可以整定,一般為 0.75Ue)可靠保護。
    6、電網實時電流電壓顯示:顯示當前電網電壓及三相負載電流值,精度±5%。
    7、瓦斯閉鎖保護。
    8、風電閉鎖保護
    礦用隔爆型照明信號綜合保護裝置電氣原理
    本裝置電氣線路主要由主電路和控制、保護電器組成。
    1、主電路:由萬能轉換開關 QS、一次熔斷器 FU1、FU2、主變壓器 TB、交流接 觸器 KM 等部件組成。
    2、控制電路:
    由熔斷器 FU3、接觸器 KM 線圈,送電按鈕 QA、停電按鈕 TA、急停按鈕 JT、接觸器常開觸點 CJ1-4、保護器內部接點 K2K 和 K02 等組成。裝置投入工作時,首先閉合萬能轉換開關,使主變壓器 TB 有電工作,同時給控 制回路及保護器提供電源,保護器顯示各監控數據。在保護器上不顯示故障時,按合閘按鈕 QA,此時 CJ 接觸器吸合,同時負載就可以正常工作。
    礦用隔爆型照明信號綜合保護裝置保護電路:
    (1)照明短路保護電路:
    當照明線路任意兩相發生短路故障時,Ia、Ib、Ic 產生較大的電壓信號,電壓信號由 Ia、Ib、Ic 給保護器的 33、34、35 管腳提供信號,使保護器采集到短路信號后,將保護故障接點 K2K 和 K02 斷開,同時斷開 CJ 接觸器線圈回路而釋放,同時切斷 127V 主電源。與此同時,保護器顯示屏上顯示“短路”,只有按復位鍵 FW 解除故障后,然后按合閘 QA 重新送電方可正常工作。
    (2)信號短路保護電路:
    當信號負載線路發生短路故障時,電流傳感器 Ix 產生較大電壓信號。電壓信號Ix 給保護器的 27、28 管腳提供信號,使保護器采集到信號短路信號后,將保護故障接點 K2K 和 K02 斷開,同時斷開 CJ 接觸器線圈回路而釋放,同時切斷 127V 主電源。 與此同時,保護器顯示屏上顯示“信號短路”,只有按復位鍵 FW 解除故障后,然后按合閘 QA 重新送電方可正常工作。
    (3)漏電保護電路:
    127V 照明與信號網路在送電狀態下,網絡漏電時保護器可實現動作跳閘。其動作回路為:電抗器 SK 的中性點給保護器 23 管腳和 Fd 構成回路,當有漏電故障符合動作要求,將保護故障接點 K2K 和 K02 斷開,同時斷開 CJ 接觸器線圈回路而釋放,同時切斷 127V 主電源,保護器顯示“漏電”,由于保護器具有自鎖功能,當排除故 障后,然后按合閘 QA 重新送電方可正常工作。
    (4)電纜絕緣危險指示電路
    在為合閘狀態下,任何一相電纜絕緣不夠使,使電抗器 SK 的中性點給保護器 23管腳和 Fd 構成回路,同時保護器檢測到絕緣不足而顯示“漏電閉鎖”,只是漏電動作值不同(漏電動作值 2KΩ±20%,絕緣危險值為 12KΩ±20%)。電纜絕緣電阻降到12KΩ±20%時,保護器顯示“漏電閉鎖”,當絕緣故障排除后,“漏電閉鎖”自動消除,然后按合閘 QA 重新送電方可正常工作。
    照明綜合保護裝置
