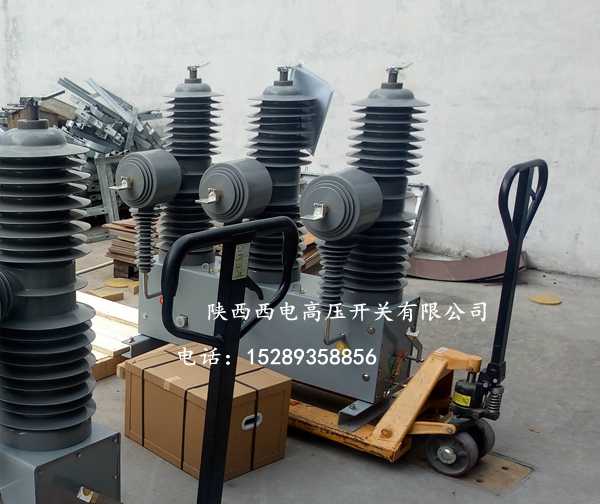

西安zw32-40.5高壓永磁真空斷路器

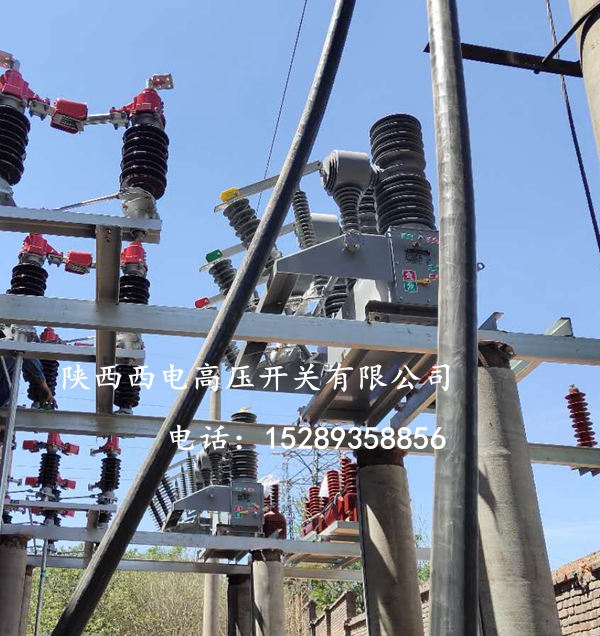

 zw32-40.5戶外柱上真空斷路器由真空分界斷路器本體、FTU智能控?制器、外置電壓互感器三大部分組成，產品主要應用于35kV城市、農村配電網架空環網線路中作分段隔離開?關、聯絡開關、或城網農網交接架空線與電纜連接處的分界控制與保護，可實行環網線路負荷調配的自動化開關裝置。

永磁操作機構

1、運用單穩態永磁技術，可靠性高、低能耗、低噪音；

2、機械結構簡單，零件少，運動部件只有一個，與傳統的彈簧機構幾十個相比，大大減少了故障源，因而極大的提高了可靠性。同時取消了容易引發故障的機械脫、鎖扣裝置，使整個系統的操作可靠性得到了提高。

3、永磁機構控制器的自適應及自檢功能，可對永磁機構的運動特性進行優化，使真空開關的機械特性達到要求，從而延長了永磁機構和真空滅弧室的壽命。

4、無需定期維護保養。?

使用條件

周圍空氣溫度：-30℃～+60℃；

海拔高度：不超過2000米；

風速不超過34m/s；

來自開關設備和控制設備外部的振動或地動是可以忽略的；

污穢等級：Ⅳ級；

儲存溫度-40℃～+85℃。

結構

配電線路的FTU具備與接地故障檢測相關的特性:

(1)FTU可快速采集三相電流及電壓,并從中分解出各種相關的特征量；

(2)FTU可以同時監測故障電流以及正常負荷電流,并具有0.2%～0.5%的精度；

(3)FTU在檢測到故障或測量值變化的情況下,能夠主動地向子站/主站傳送變化量；

(4)配電主站/子站可通過對時命令,使分散于各處的FTU的時間保持一致；

(5)配電主站/子站通過通信可獲得任意點FTU的信息,并綜合比較,通過分析各FTU處的接地特征量確定出故障線路及故障區段。

永磁控制箱

1、帶UPS功能

具備UPS功能：交流失電可合分50次以上，保證48小時內正常工作；

2、定時限保護功能

定時限保護方式按照傳統的三段式電流保護方式（速斷、限時速斷、過流）進行；

3、反時限保護功能

反時限保護是按照固定的熔絲曲線進行保護（曲線按國家標準的熔絲曲線）；

4、重合閘功能

可以按照事先整定的次數進行多次重合閘功能；

5、手合遇故障功能

手動合閘時，出現故障，控制器立即斷開閉不進行重合閘。

配電網自動化模式方案

1變電站主斷路器與饋線斷路器配合方案

由變電站出線保護開關和饋線開關相配合，并由兩個電源形成環網供電方案。也就是說優化配網結構，推行配電網“手拉手”，變電站出線保護開關具有多次重合功能，重合命令由微機控制，線路開關具有自動操作和遙控操作功能，開關具有自動操作和遙控操作功能，遠動裝置，事故信息、監控系統由微機一次完成。設備與線路故障由主站系統判斷，確認故障范圍后，發令使故障段開關斷開。

2 自動重合器方案

此方案是將兩電源連接的環網分成有限段數，每段線路由相鄰的兩側重合器作保護。故障時，由上一級重合器開斷故障，盡可能避免由變電站斷路器進行分合。

3 自動重合分段器方案

每段事故由自動重合分段器根據關合故障時間來判斷。此方案在時間設置上，應保證變電站內斷路器跳開后，線路斷路器再延時斷開。然后站內斷路器進行重合，保證從電源側向負荷側送電，當再次合上故障點時，站內斷路器再次跳開，同時故障點兩側線路斷路器將故障段鎖定斷開，確保再次送電成功。

4 饋線自動化模式

(1)就地控制模式，即利用重合器加分?jǐn)嗥鞯姆绞綄?shí)現。

(2)計算機集中監控模式，即設立控制中心，饋線上各個自動終端采集的信息通過一定的通信通道遠傳回主站。在有故障的情況下，由主站根據采集的故障信息進行分析判斷.切除故障段并實施恢復供電的方案。

(3)就地與遠方監控混合模式，采用斷路器(重合器)，智能型負荷開關，并且各自動化開關具有遠方通信能力。這種方案可以及時、準確地切除故障，恢復非故障段供電，同時還可以接受遠方監控，配電網高度可以積極參與網絡優化調整和非正常方式下的集中控制。
