詳細說明
機翼測風裝置具有壓力小，安裝前后直管較短，測量穩定的特點。適用于圓形或矩形管道的風量測量，是目前國內電力行業一二次風量測量中運用zui廣的一種流量測量裝置，它與其它測風裝置比較有以下優點：
1、具有獨特的機翼線型，能產生較大的差壓，測量穩定。
2、采用雙機翼或多機翼結構，裝置本身長度短，并且所需上下游直管段也較短。一般前直管段0.61.0D,后直管段0.2D
3、壓損較小，產生的壓損不超過差壓值的14%。
4、流束均勻穩定，對流體具有一定的整流作用。
5、安裝維護方便。
6、精度較高，在zui大流量的30～100%范圍內，誤差不超過2%。
機翼測風裝置主要技術參數：
口徑范圍：圓形截面管道：φ≥500ｍｍ
矩形截面管道：500×500ｍｍ——5000×5000ｍｍ。
工作壓力：0.25≤MPａ或負壓。。
工作溫度：≤200℃。
zui低流速：≥3ｍ/s。
精確度：2.5—4.0% （出廠時不做流量檢定）
機翼測風裝置型號：SK-LGJYF-A(法蘭聯接)
SK-LGJYF-B(焊接)
取壓方式：特殊取壓
適用壓力：≤1.6MPa
適用管徑：DN804000mm 80*804000*4000mm
機翼測風裝置安裝型式 ：
矩形機翼形測風裝置的安裝連接型式與矩型文丘里管相同，安裝連接型式則采用帶有法蘭的殼體，長度取決于總節流面積比即半圓形柱體的直徑。（出廠時均帶有配對法蘭或法蘭圈）

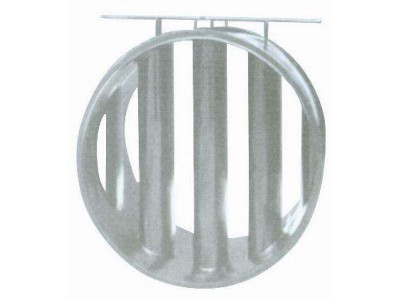

機翼測風裝置結構形式：(如右圖所示)
機翼測風裝置結構圖
