詳細說明

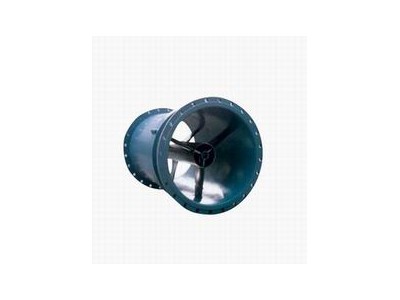

DN100內藏式雙文丘里管流量計管主要是針對工業企業中大管徑、低流速、大流量各類氣體進行流量測量，具有獨特的結構設計，并在國家大型重點風洞實驗室進行實流標定。可廣泛用于石油、化工、冶金、電力等行業大管徑流體的控制與計量。
DN100內藏式雙文丘里管流量計測量原理
內置型雙文丘里管的外文丘里管作用是導流整流，更重要的是在其流通截面積zui小處即喉部形成縮流，介質流速提高，靜壓降低，因為此截面正好位于內部小文丘里管的出口，這樣就可進一步導致小文丘里管內的介質流速增加。
內置型雙文丘里管的內文丘里管是流量測量裝置的核心傳感元件，由于其內圓錐截面的縮流作用和外文丘里管喉部所形成負壓的雙重作用，導致內文丘里管的喉部介質流速大幅度提高。靜壓則大幅度降低，而此處取得的負壓與管壁靜壓形成的差壓即代表了管道中心附近的流速。也就代表了管道流體的流量。
內置型雙文丘里管的基本原理也是基于伯努利方程和流體連續性方程。在滿足流體力學相似（流體流動狀態主要是雷諾數相似）幾何形狀相似（主要是測量元件加工尺寸形狀和安裝位置）的理想條件下也可以同標準節流裝置一樣實現非實流標定，但是考慮到實際條件下，因雙文丘里管結構較為復雜影響測量結果的幾何尺寸，結構位置的偏差因素較多，為保證一定的測量精度，目前還需通過風洞實驗來確定流量系數。
DN100內藏式雙文丘里管流量計適用范圍：
1、 公稱直徑：圓形管道：350mm≤DN≤4000mm
矩形管道：350mm×350mm≤DN≤4000mm×4000mm
2、 介質溫度：t≤450℃（大于450℃時，訂貨時請注明）
3、 公稱壓力：PN≤6.4MPa
4、 穩定度：±10Pa
5、 精度等級：0.5級，1級，1.5級
DN100內藏式雙文丘里管流量計主要特點：
1、 對流體產生的阻力小、能耗低。
2、 差壓大、精度高、測量范圍寬。
3、 穩定性好，有平滑的差壓特性。
4、 因其獨特的結構，長期使用不易發生堵塞現象。
5、 安裝方便，便于維護。
6、 要求的前直管段比標準節流裝置短，約前1.5D，后0.5D
南京金諾儀表有限公司是一家主要以流量產品為主的生產型經濟實體。公司經過多年的努力，以“為客戶創造價值"，“誠信贏得市場"為理念，多次被評為“用戶放心單位"、“江蘇省著名商標企業"等榮譽稱號。我公司的流量產品主要有：標準孔板系列、標準噴嘴系列、文丘里管系列、V形錐流量傳感器、楔形流量傳感器、彎管流量傳感器、阿牛巴流量傳感器等流量儀表。歡迎海內外的新老客戶前來咨詢、考察、選購。公司：www.njjnyb88。。ｃｏｍ ：
