詳細說明

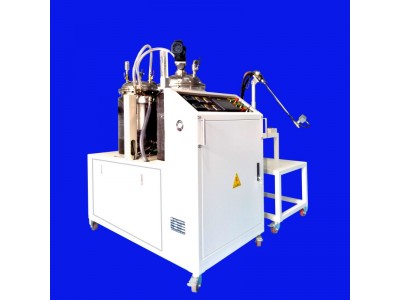

RTM灌注機技術參數
加熱溫度：室溫—85℃（加熱溫度可調）
注射壓力：30Bar（注射壓力可調）
流量范圍ML/min 內可調
混合比：100/50到 100/10可調
樹脂罐容量：120L 固化劑罐容量：120L
環氧RTM設備組成
1.計量單元的供料料罐為30L（有效容積）雙層不銹鋼罐體（外層SUB201，內層SUB304），(罐內使用干燥空氣，可抽真空除氣泡)。 料罐可加熱（導熱油加溫）和攪拌。兩個溫度傳感器直接測量和顯示物料溫度。
料罐加熱溫度為85℃。
料罐可通過電動馬達來對罐內的物料進行攪拌。
罐蓋配有加料口，可以連接管路進行材料添加（真空自動吸料）。
配有低液位報警裝置，當罐內物料低于液位點時，報警提示添加物料。
2.真空系統設備配備1個真空泵，用于模具真空輔助注射及料罐抽真空脫泡。
在真空管路里裝有傳感器，并連接至數字顯示屏上。
真空泵配有3L的透明樹脂收集器一個，防止樹脂倒吸入真空泵內。
3.計量單元計量泵為進口高精度齒輪泵（臺灣）；
流量范圍ML/min；
高精密伺服電機，配有控制箱。
電機速度通過放置在控制箱內的伺服驅動器來控制；
通過觸摸屏直接控制伺服電機來調整流量；
計量泵連接到電機上；
計量泵和電機安裝在一個固定架上。
4.兩根特氟龍?jiān)瞎苓B接料罐和計量泵；
兩根特氟龍?jiān)瞎苓B接計量泵和混合頭；
兩根特氟龍?jiān)瞎苓B接混合頭和料罐；
停止注膠時原料自動循環，保證比例懸殊物料混合均勻和料溫的均勻；
注射口配有壓力傳感器，用于監測注射壓力；
當注射壓力超過設定壓力時，設備停止工作。
