公司基本資料信息
|
|||||||||||||||||||||||||||||||||

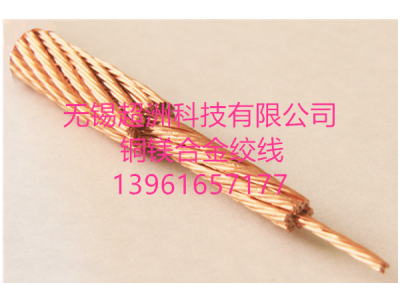

本公司銅鎂合金絞線，原料采用優質高純度純陰極銅板（金川：A級銅，銅含量高達99.99%，和Mg9995A鎂；）；經上引連鑄a擠壓a多道次連續冷軋a拉絲a韌煉a絞合等多道工藝加工制成。
公司生產的銅絞線采用高速籠絞機退扭絞合，絞合過程中采用獨特工藝，絞合后的成品銅絞線圓整、順直，結構緊密，無散股現象，整體絞線電阻小，電流分布均勻，手感柔軟，耐彎折性好，不容易斷股等優點，可以方便各種后續的繞包和壓接加工等。
應用標準：
·TB/T 3111-2017 《電氣化鐵路用銅及銅合金絞線》
表1 JTM系列電氣化鐵路用銅鎂合金絞線，符合TB/T 3111-2017
|
型號規格 |
結構 |
計算 截面積 mm2 |
絞線 外徑 |
單位質量 計算值 g/m |
單線 |
絞線拉斷力 kN |
|||
|
直徑 |
抗拉強度MPa |
導電率 200C |
|||||||
|
絞前 |
絞后 |
||||||||
|
JTM10 |
1×7×（1+6） |
9.62 |
4.50±0.09 |
90 |
0.50±0.02 |
≥520 |
≥494 |
≥80% |
≥4.75 |
|
JTM16 |
1×7×（1+6） |
16.26 |
5.85±0.09 |
151 |
0.65±0.02 |
≥520 |
≥494 |
≥80% |
≥8.03 |
|
JTM16 |
1×7×（3+9） |
16.49 |
6.23±0.09 |
154 |
0.50±0.02 |
≥520 |
≥494 |
≥80% |
≥8.15 |
|
JTM25 |
1×7 |
24.25 |
6.30±0.06 |
218 |
2.10±0.02 |
≥520 |
≥494 |
≥80% |
≥11.98 |
|
JTM35 |
1×7 |
34.36 |
7.50±0.06 |
309 |
2.50±0.02 |
≥520 |
≥494 |
≥80% |
≥16.97 |
|
JTM35 |
1×19 |
34.93 |
7.65±0.06 |
316 |
1.53±0.02 |
≥520 |
≥494 |
≥80% |
≥17.26 |
|
JTM50 |
1×7 |
49.48 |
9.00±0.09 |
446 |
3.00±0.03 |
≥520 |
≥494 |
≥80% |
≥24.44 |
|
JTM50 |
1×19 |
48.35 |
9.00±0.10 |
438 |
1.80±0.02 |
≥520 |
≥494 |
≥80% |
≥23.88 |
表2 JTMH系列電氣化鐵路用銅鎂合金絞線，符合TB/T 3111-2017
|
型號規格 |
結構 |
計算 截面積 mm2 |
絞線 外徑 |
單位質量 計算值 g/m |
單線 |
絞線拉斷力 kN |
|||
|
直徑 |
抗拉強度MPa |
導電率 200C |
|||||||
|
絞前 |
絞后 |
||||||||
|
JTMH10 |
1×7×（1+6） |
9.62 |
4.50±0.09 |
90 |
0.50±0.02 |
≥620 |
≥589 |
≥75% |
≥5.67 |
|
JTMH16 |
1×7×（1+6） |
16.26 |
5.85±0.09 |
151 |
0.65±0.02 |
≥620 |
≥589 |
≥75% |
≥9.58 |
|
JTMH16 |
1×7×（3+9） |
16.49 |
6.23±0.09 |
154 |
0.50±0.02 |
≥620 |
≥589 |
≥75% |
≥9.71 |
|
JTMH25 |
1×7 |
24.25 |
6.30±0.06 |
218 |
2.10±0.02 |
≥620 |
≥589 |
≥75% |
≥14.28 |
|
JTMH35 |
1×7 |
34.36 |
7.50±0.06 |
309 |
2.50±0.02 |
≥620 |
≥589 |
≥75% |
≥20.24 |
|
JTMH35 |
1×19 |
34.93 |
7.65±0.06 |
316 |
1.53±0.02 |
≥620 |
≥589 |
≥75% |
≥20.57 |
|
JTMH50 |
1×7 |
49.48 |
9.00±0.09 |
446 |
3.00±0.03 |
≥620 |
≥589 |
≥75% |
≥29.14 |
|
JTMH50 |
1×19 |
48.35 |
9.00±0.10 |
438 |
1.80±0.02 |
≥620 |
≥589 |
≥75% |
≥28.48 |
