本公司軟銅絞線，原料采用優質高純度純陰極銅板（金川：A級銅，銅含量高達99.99%；）；經上引連鑄a多道次連續冷軋a坯料拉絲a規格銅圓線拉絲a退火a股線正規絞合a整繩籠式絞合等多道工藝加工制成。
公司生產的銅絞線采用高速籠絞機退扭絞合，絞合過程中采用獨特工藝，絞合后的成品銅絞線圓整、順直，結構緊密，無散股現象，整體絞線電阻小，電流分布均勻，手感柔軟，耐彎折性好，不容易斷股等優點，可以方便各種后續的繞包和壓接加工等。銅絞線的各項理化性能指標均符合國標及德國DIN標準的要求。

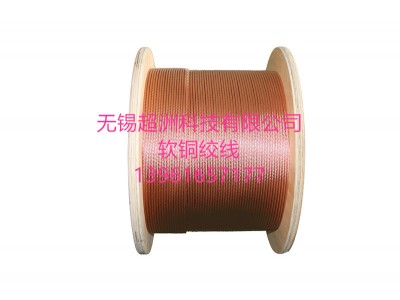

超洲牌軟銅絞線質量可靠，使用安全，采用鐵木盤具包裝，最大程度的減少運輸過程對軟銅絞線的傷害。
應用標準：
·GB/T3953-2009《電工圓銅線》
·GB/T12970.2-2009《電工軟銅絞線》第2部分 軟銅絞線
應用范圍：
·電氣裝備軟連接線；
·電子電器用軟連接線；
·元件接線用軟連接線；
·電氣化鐵路接觸網工程；
·電力輸配電---變壓器抽頭引線；
超洲牌軟銅絞線產品主要為電力輸配電---變壓器抽頭引線（TJR16mm2~TJR500mm2），常用的銅絞線結構有7股、12股、19股、37股、61股等，最大截面積可達到500mm²。
另公司軟銅絞線在鐵路接觸網工程中作為電連接線，使用常用的型號有TJR-95mm2和TJR-120mm2兩種規格；
常規型號：
TJR1-1型軟銅絞線；
TJR2-2型軟銅絞線；
絞向：軟銅絞線外層的絞向?yàn)橛遥枪┬桦p方另有協議，相鄰層的絞向應相反。
表1 TJR1型軟銅絞線規格要求
|
型號 規格 |
截面積 mm2 |
單線直徑 mm |
結 構 |
計算 外徑 mm |
直流電阻 20℃ ≤Ω/km |
計算重量 kg/m |
|
|
計算值 |
偏差±1%d |
單線 總數 |
股數×根數/單線直徑 |
||||
|
TJR1-16 |
15.84 |
0.49 |
84 |
7×12/0.49 |
6.17 |
1.16 |
0.150 |
|
TJR1-25 |
25.08 |
0.49 |
133 |
19×7/0.49 |
7.35 |
0.736 |
0.239 |
|
TJR1-35 |
35.14 |
0.58 |
19×7/0.58 |
8.70 |
0.525 |
0.334 |
|
|
TJR1-40 |
40.15 |
0.62 |
19×7/0.62 |
9.30 |
0.459 |
0.382 |
|
|
TJR1-50 |
48.30 |
0.68 |
19×7/0.68 |
10.20 |
0.382 |
0.459 |
|
|
TJR1-63 |
62.72 |
0.65 |
189 |
27×7/0.65 |
12.00 |
0.294 |
0.597 |
|
TJR1-70 |
68.64 |
0.68 |
27×7/0.68 |
12.53 |
0.269 |
0.653 |
|
|
TJR1-80 |
78.20 |
0.62 |
259 |
37×7/0.62 |
13.02 |
0.236 |
0.744 |
|
TJR1-95 |
94.06 |
0.68 |
37×7/0.68 |
14.28 |
0.196 |
0.895 |
|
|
TJR1-100 |
99.68 |
0.70 |
37×7/0.70 |
14.70 |
0.185 |
0.948 |
|
|
TJR1-150 |
150.94 |
0.85 |
266 |
14×19/0.85 |
18.76 |
0.122 |
1.436 |
|
TJR1-120 |
117.67 |
0.68 |
324 |
27×12/0.68 |
17.39 |
0.157 |
1.119 |
|
TJR1-125 |
124.69 |
0.70 |
27×12/0.70 |
17.90 |
0.148 |
1.186 |
|
|
TJR1-160 |
162.86 |
0.80 |
27×12/0.80 |
20.20 |
0.113 |
1.549 |
|
|
TJR1-185 |
183.85 |
0.85 |
27×12/0.85 |
21.74 |
0.100 |
1.749 |
|
|
TJR1-200 |
196.15 |
0.75 |
444 |
37×12/0.75 |
21.80 |
0.0940 |
1.866 |
|
TJR1-250 |
251.95 |
0.85 |
37×12/0.85 |
24.72 |
0.0732 |
2.397 |
|
|
TJR1-300 |
291.10 |
0.85 |
513 |
27×19/0.85 |
26.15 |
.0633 |
2.835 |
|
TJR1-315 |
310.58 |
0.75 |
703 |
37×19/0.75 |
26.25 |
0.0594 |
2.954 |
|
TJR1-400 |
398.92 |
0.85 |
37×19/0.85 |
29.75 |
0.0462 |
3.795 |
|
|
TJR1-500 |
498.3 |
0.95 |
37×19/0.95 |
33.25 |
0.0370 |
4.740 |
|
表2 電氣化鐵路接觸網電連接線用銅絞線規格要求
|
型號 規格 |
截面積 mm2 |
單線直徑 mm |
結 構 |
計算 外徑 mm |
直流電阻 20℃ ≤Ω/km |
計算重量 kg/m |
|
|
計算值 |
偏差±1%d |
單線 總數 |
股數×根數/單線直徑 |
||||
|
TJR1-35 |
35.14 |
0.58 |
133 |
19×7/0.58 |
8.70 |
0.525 |
0.334 |
|
TJR1-50 |
48.30 |
0.68 |
133 |
19×7/0.68 |
10.20 |
0.382 |
0.459 |
|
TJR1-70 |
68.64 |
0.68 |
189 |
27×7/0.68 |
12.53 |
0.269 |
0.653 |
|
TJR1-95 |
94.06 |
0.68 |
259 |
37×7/0.68 |
14.28 |
0.196 |
0.895 |
|
TJR1-100 |
99.68 |
0.70 |
259 |
37×7/0.70 |
14.70 |
0.185 |
0.948 |
|
TJR1-120 |
117.67 |
0.68 |
324 |
27×12/0.68 |
17.39 |
0.157 |
1.119 |
Flexible Cables For Overhead Equipment And Return Current
Flexible Stranded Conductors made of BzII in accordance with Standard DIN 43138
