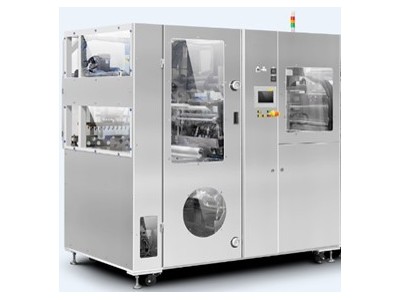

    自動預貼機CJ-YM-620? 真空壓膜預貼機 覆膜機


    品牌: JSW
    商會會員價: 面議
    起訂: 1 臺
    發貨期限: 自買家付款之日起 90 天內發貨
    所在地: 廣東 東莞市
    有效期至: 長期有效
    最后更新: 2024-08-23 10:47
    瀏覽次數: 155
    詢價

    公司基本資料信息
    詳細說明
     主要用途:

    主要用于線路干膜貼覆、防焊干膜貼覆、選化干膜貼覆、ABF貼覆、RCC-ABF貼覆、貼覆干膜。

    ?



    一、 設備概述

     本設備(單列預貼機)是通過光纖傳感器感應板邊自動對中基板,待干膜預貼到基板正反兩面后自動切割干膜,

    再用夾爪與輸送段將預貼好干膜的 PCB 板輸送到后面的真空貼膜機上。

    二、 適用范圍

     本設備適用于需要將干膜預貼在 IC 載板、FPC、軟硬結合板的片式貼膜工藝。



    三、 設備組成

     設備由三部分組成,即:

     1、進板單元:主要輸送載板,對載板對中定位,為貼膜前做準備。

     2、貼膜主單元:主要是運輸的載板進行預貼膜,為后續進入真空腔體壓膜。

    3、機架外圍部分:支撐整個預貼機的主要結構,以及保證機器輸送水平提供保障。



    四、 產品精度 露銅精度:

    A: 2~60mm ±1.0mm

    B: 0~25mm ±1.0mm

    C:±1.0mm

      ??



    *上圖描述了機臺機械精度。不包括線路板尺寸誤差,干膜卷繞,干膜特性等問題。



    五、 電氣控制

    1、 PLC : Mitsubishi Q003 系列

    2、 人機界面:Proface 10.1 寸彩色觸摸寬屏

    3、 電控箱:內置 帶漏電斷路器

    4、 馬達:東方馬達+三菱伺服電機產品

    5、 氣動:SMC+Airtac 產品

    6、 繼電器/空開: 和泉 . 富士 . 歐姆龍

    7、 傳感器: Keyence .Sunx.Omron.Riko

    8、 手動模式: 面板手動按鍵

    9、 安全措施: 緊急停止按鈕?互鎖功能?蜂鳴報警器?三色指示燈?。





    序 號

    名 稱

    參 數

    1

    設備尺寸

    L 2000×W 1700×H 2400mm

    2

    設備重量

    2.5T





    3

    基板尺寸

    寬幅:250-610mm

    長度: 250-610

    厚度: 0.05-2mm

    翹曲度:最大5mm

    4

    干膜規格

    寬幅:250-610mm寬幅250mm

    干膜滾筒內徑:3

    可裝最大外徑250mm,寬幅250mm做雙列可裝最大200mm

    5

    工作面高度

    1050±50mm

    6

    設備方向

    左→右

    7

    基板定位

    雙邊同時整板,兩段速度控制,馬達驅動,可微調中心位

    8

    夾持方式

    前端預貼夾持

    9

    電源

    AC380V ±10 %3相四線  50 Hz  20KW

    10

    氣源

    0.5Mpa40L/min 1根φ10/φ12氣管

    11

    排氣口

    10m3/min φ150mm抽風管一根
