    萬用表測量直流電流和交流電流的方法

       日期:2021-11-16     瀏覽:859    評論:0     買帖  | 修改  | 投訴  | 刷新

    一、如何用數字萬用表測量直流電流

    使用數字萬用表測量直流電流時,紅表筆為正表筆,插入“mA”插孔或者“A”插孔,黑表筆為負表筆,插入“COM”插孔,測量選擇開關旋轉到“直流A”檔,傳入被測電路即可測量。

    測量200mA以下直流電時,紅表筆應插入“mA”插孔,測量200mA及以上直流電流時,紅表筆應插入“A”插孔。

    例如,測量一個直流繼電器K的工作電流,首先如下圖所示斷開繼電器K的電流回路,然后將正表筆接電池正極,負表筆接繼電器,如下圖所示,液晶顯示的數字即為被測繼電器的工作電流。





    數字萬用表測量直流電流過程中如果正、負表筆接反,測量結果將顯示為負值。用數字萬用表測量直流電流時,可以不必考慮電流方向,這在電流方向不明確的情況下特別方便,同時測出了電流的方向和大小。





    二、用指針式萬用表測量直流電流

    測量直流電流時,指針式萬用表應串入被測電路,如下圖所示,既可以串入電源正極與被測電路之間,也可以串入被測電路與電源負極之間。





    測量500mA及其以下直流電流時,測量選擇開關應選擇:mA

    檔,測量0.5~5A的直流電流時,應選擇“500mA”檔,并將正表筆插入“5A”專用插孔。

    測量電流時,指針式萬用表的讀數方法是:滿度值(刻度線最右邊)等于所選量程檔位數,根據表針指示位置折算出測量結果。如下圖所示





    三、用數字萬用表測量交流電流

    數字萬用表測量交流電流與測量直流電流相似,轉動測量開關至所需的“交流“A”檔,數字萬用表串入被測電路即可。

    測量200mA以下直流電時,紅表筆應插入“mA”插孔,測量200mA及以上直流電流時,紅表筆應插入“A”插孔。

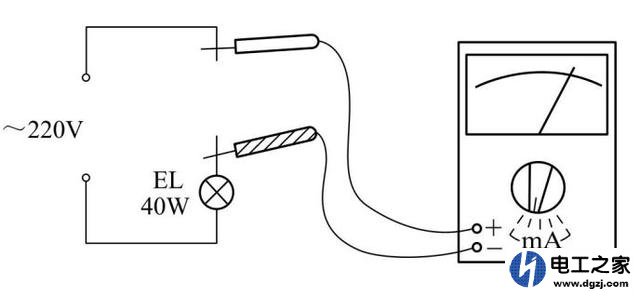

    下圖所示是測量照明燈工作電流的示意圖





    四、指針式萬用表測量交流電流

    必須使用具有交流電流檔的指針式萬用表才可以直接測量交流電流,測量直流電流相似,將萬用表串入被測電路即可。
